En los gráficos de bala puede verse rápidamente el rendimiento de una métrica determinada con respecto a puntos de referencia objetivo. Los gráficos de viñetas tienen los tres componentes siguientes:
- Una barra central que muestra el valor real de la métrica que se representa en el gráfico.
- Una línea vertical que muestra el valor del objetivo.
- Franjas de colores que representan los intervalos de consecución del objetivo, como "malo", "medio" o "bueno".
Los gráficos de viñetas se suelen usar en los paneles de control para proporcionar widgets de tipo medidor que monitorizan varios indicadores clave de rendimiento o de estado.
Gráficos de bala de Looker Studio
Los gráficos de bala de Looker Studio solo muestran una métrica. Si quieres, puedes cambiar la configuración para incluir un valor objetivo y definir hasta tres intervalos. También puedes cambiar los colores de los gráficos y aplicar filtros de datos.
Ejemplo

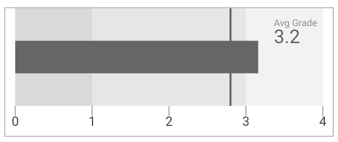

El siguiente gráfico de bala se basa en la métrica de nota media de un curso online ficticio. De un vistazo, puedes ver que la calificación media supera el objetivo:
- La barra central muestra el valor de métrica (en este ejemplo: 3, 2).
- La barra vertical muestra la nota media objetivo (está definida como 2,8 en la configuración del gráfico).
- Las franjas de colores del gráfico muestran los intervalos de nota media malos, medios y buenos.
La métrica Nota media se muestra al añadir una tarjeta de resultados en la parte superior del gráfico.
Añadir el gráfico
Añade un gráfico nuevo o selecciona uno que ya tengas. A continuación, usa el panel Propiedades para configurar las propiedades de las pestañas Configuración y Estilo del gráfico, que sirven para configurar los datos y el estilo del gráfico, respectivamente.
Configurar los datos del gráfico
Las opciones de la pestaña Configuración del panel Propiedades determinan cómo se organizan y muestran los datos del gráfico.
Fuente de datos
Una fuente de datos conecta un componente con el conjunto de datos subyacente.
- Para cambiar la fuente de datos del gráfico, haz clic en el nombre de la que estás utilizando.
- Para ver o editar la fuente de datos, haz clic en el icono
Editar fuente de datos. Para ver este icono, debes tener al menos el permiso de lector. - Para ver los datos de varias fuentes en el mismo gráfico, haz clic en Combinar datos. Más información sobre cómo combinar datos
Métrica
Las métricas miden lo que contienen las dimensiones y proporcionan la escala numérica y la serie de datos del gráfico.
Las métricas son agregaciones derivadas del conjunto de datos subyacente o de aplicar implícita o explícitamente una función de agregación, como COUNT(), SUM() o AVG(). La métrica en sí no tiene un conjunto de valores definido, por lo que no puedes hacer grupos a partir de ella, como sí puedes hacer con una dimensión.
Más información sobre la agregación
Los gráficos de bala solo pueden tener una métrica.
Métricas opcionales
Para añadir métricas opcionales, activa el interruptor Métricas opcionales y selecciona las que quieras en el selector de campos Añadir métrica. También puedes hacer clic en las métricas de la lista de campos del panel Datos y colocarlas en el selector Métricas opcionales.
Filtro
Los filtros determinan los datos que se muestran en el componente incluyendo o excluyendo los valores que especifiques. Más información sobre las propiedades de filtros
Entre las opciones de filtro se incluyen las siguientes:
- Nombre del filtro: haz clic en un filtro para modificarlo. Coloca el cursor sobre el nombre del filtro y haz clic en X para eliminarlo.
- Añadir filtro: haz clic en esta opción para crear un filtro en el gráfico.
Límites de los intervalos
Los límites de los intervalos especifican los umbrales del gráfico. Los intervalos suelen indicar umbrales malos, medios y buenos. De forma predeterminada, los valores de umbral de los gráficos con viñetas son 1, 2 y 3, pero debes ajustarlos para que se adapten a los datos reales. Define el valor como 0 para quitar un intervalo de un gráfico. Si no quieres utilizar intervalos, define el mismo valor en los tres intervalos (usa un valor lo suficientemente alto como para que se muestre el valor de métrica).
- Intervalo 1: define el umbral del intervalo "malo".
- Intervalo 2: define el umbral del intervalo "medio".
- Intervalo 3: define el umbral del intervalo "bueno".
Objetivo
El ajuste Objetivo te permite especificar un valor objetivo para el gráfico y muestra una línea vertical para marcarlo. Activa el interruptor Mostrar objetivo para habilitar la opción y define un Valor objetivo.
Dimensión de periodo
Esta opción se muestra si la fuente de datos tiene una dimensión válida de fecha.
La dimensión del periodo se utiliza como base para limitar el periodo del gráfico y proporciona un eje X que representa el tiempo. Por ejemplo, se usa si defines una propiedad de periodo en el gráfico o si los lectores del informe emplean un filtro por periodo para limitar el intervalo de tiempo.
El tipo de datos de esta dimensión determina la granularidad de la serie temporal. Por ejemplo, para visualizar datos diarios, usa el tipo de datos Fecha con la indicación completa de año, mes y día. Para agrupar los datos por trimestre natural, cambia el tipo de datos a Año y trimestre.
Más información sobre cómo usar fechas y horas
Filtro de periodo predeterminado
El filtro por periodo predeterminado te permite definir el intervalo de tiempo de un gráfico concreto.
Las opciones de filtro de periodo predeterminado son las siguientes:
- Automático: usa el periodo predeterminado, que viene definido por la fuente de datos del gráfico.
- Personalizado: puedes usar el widget de calendario para seleccionar un periodo personalizado para el gráfico.
- Periodo de comparación: muestra datos de comparación del periodo seleccionado.
Más información sobre cómo usar fechas y horas
Definir el estilo del gráfico
Las opciones de la pestaña Estilo controlan la presentación y el aspecto del gráfico.
Título del gráfico
Activa el interruptor Mostrar título para añadir un título al gráfico. Looker Studio puede generar un título automáticamente o puedes crear uno personalizado para el gráfico. También puedes personalizar el estilo y la ubicación del título.
Generar automáticamente
Esta opción está habilitada de forma predeterminada. Si la opción Generar automáticamente está habilitada, Looker Studio genera un título basado en el tipo de gráfico y los campos que se usan en él. El título generado automáticamente se actualizará si cambia el tipo de gráfico o modifica los campos que se usan en el gráfico.
Para añadir un título personalizado al gráfico, introdúcelo en el campo Título. Se desactivará el ajuste Generar automáticamente.
Opciones de título
Si la opción Mostrar título está habilitada, puedes usar las siguientes opciones de título:
- Título: proporciona un campo de texto en el que los editores del informe pueden introducir un título personalizado para el gráfico.
- Conjunto de fuentes: define el tipo de fuente del texto del título.
- Tamaño de la fuente: define el tamaño de la fuente del texto del título.
- Color de la fuente: define el color de la fuente del texto del título.
- Opciones de estilo de fuente: aplica negrita, cursiva o subrayado al texto del título.
- Arriba: coloca el título en la parte superior del gráfico.
- Abajo: coloca el título debajo del gráfico.
- Izquierda: alinea el título a la izquierda del gráfico.
- Centro: centra el título encima o debajo del gráfico.
- Derecha: alinea el título a la derecha del gráfico.
Colores de las barras
Estas opciones controlan la apariencia de la barra de valores central y de los intervalos:
- Color de las barras: define el color de las barras de valores.
- Color del intervalo: define el color de los intervalos.
Axis
Estas opciones controlan la apariencia del eje del gráfico:
- Mostrar eje: muestra u oculta el eje del gráfico.
- Color de la fuente: define el color de las etiquetas de los ejes. Esta opción solo está disponible cuando está habilitada la opción Mostrar eje.
- Familia de fuentes: define el tipo de fuente de las etiquetas de los ejes.
- Números compactos: redondea los números y muestra el indicador de unidad. Por ejemplo, 553.939 se convierte en 553,9 K. Esta opción solo está disponible cuando está habilitada la opción Mostrar eje.
- Precisión decimal: define el número de decimales que se muestran en los valores de las métricas. Esta opción solo está disponible cuando está habilitada la opción Mostrar eje.
Fondo y borde
Estas opciones controlan la apariencia del contenedor de fondo del gráfico:
- Fondo: define el color de fondo del gráfico.
- Opacidad: define la opacidad del gráfico. Con una opacidad del 100 %, se ocultan completamente los objetos situados detrás del gráfico. Si la opacidad es del 0 %, el gráfico será invisible.
- Color del borde: define el color del borde del gráfico.
- Radio del borde: añade bordes redondeados al fondo del gráfico. Cuando el radio es 0, las esquinas de la forma del fondo son de 90°. Si el radio del borde es de 100°, la forma es circular.
- Grosor del borde: define el grosor de la línea del borde del gráfico.
- Estilo del borde: define el estilo de la línea del borde del gráfico.
- Añadir borde sombreado: añade una sombra a los bordes inferior y derecho del gráfico.
Encabezado del gráfico
El encabezado del gráfico permite a los lectores realizar varias acciones con el gráfico, como exportar datos, agregar o desglosar información, u ordenarlo. Las opciones del encabezado del gráfico son las siguientes:
- Encabezado del gráfico: controla dónde aparece el encabezado del gráfico. Las opciones del encabezado del gráfico son las siguientes:
- No mostrar: las opciones del encabezado no aparecerán nunca. Ten en cuenta que los lectores del informe siempre pueden acceder a las opciones haciendo clic con el botón derecho en el gráfico.
- Mostrar siempre: las opciones del encabezado aparecerán siempre.
- Mostrar al colocar el cursor (opción predeterminada): aparecen tres puntos verticales cuando colocas el cursor sobre el encabezado del gráfico. Haz clic en ellos para acceder a las opciones del encabezado.
- Color de fuente del encabezado: define el color de las opciones del encabezado del gráfico.
Restablecer el tema del informe
Haga clic en Restablecer el tema del informe para restablecer la configuración del gráfico con la del tema del informe.
