Subnet e indirizzi IP in GDC

Questa pagina di panoramica spiega il modello operativo per gli indirizzi IP in un universo con air gap di Google Distributed Cloud (GDC). Gli indirizzi IP sono suddivisi in subnet per fornire segmenti gestibili che puoi allocare ai tuoi servizi. Puoi definire subnet con intervalli di indirizzi IP specifici o configurarle per l'allocazione dinamica.

Questa pagina è rivolta agli amministratori di rete all'interno del gruppo di amministratori della piattaforma e agli sviluppatori di applicazioni all'interno del gruppo di operatori delle applicazioni, che sono responsabili della gestione del traffico di rete per i loro servizi in un universo GDC. Per saperne di più, consulta la documentazione relativa ai segmenti di pubblico per GDC air-gapped.

Reti in GDC

In un'organizzazione GDC sono disponibili due tipi di rete distinti per i quali puoi allocare indirizzi IP:

  • Virtual Private Cloud (VPC): una rete a cui vengono allocati indirizzi IP interni accessibili solo ai carichi di lavoro all'interno della tua organizzazione.
  • Segmento di rete esterno: una rete a cui vengono allocati indirizzi IP esterni accessibili da reti esterne connesse alla tua organizzazione.

Puoi allocare subnet all'interno di ogni tipo di rete per raggiungere obiettivi specifici. Una subnet è una suddivisione logica di una rete di indirizzi IP, definita da intervalli CIDR (Classless Inter-Domain Routing). Gli intervalli CIDR consentono di rappresentare gli indirizzi IP e le relative reti da utilizzare per un servizio. Ogni rete all'interno di questi tipi di rete ha un albero di subnet indipendente.

Le subnet all'interno di un VPC sono accessibili dalla rete GDC e non possono essere raggiunte al di fuori di GDC. Le subnet VPC sono disponibili per allocare indirizzi IP interni all'interno della tua organizzazione. Le subnet del segmento di rete sono esposte a reti esterne connesse a un'organizzazione e ti consentono di fornire indirizzi IP esterni disponibili per le reti esterne alla tua organizzazione.

Rete VPC

Una rete VPC utilizza indirizzi IP interni accessibili solo all'interno della tua organizzazione e non raggiungibili da reti esterne alla tua organizzazione.

Nel tuo universo GDC sono disponibili due reti VPC:

  • VPC predefinito: un VPC a cui vengono allocati indirizzi IP per carichi di lavoro interni, come container e macchine virtuali (VM), all'interno e tra più zone.
  • VPC dell'infrastruttura: un VPC gestito dal sistema che ospita servizi GDC air-gapped proprietari, come Vertex AI, API di osservabilità e la console GDC. Definisci gli indirizzi IP all'interno di questo VPC solo quando pianifichi l'architettura degli indirizzi IP della tua organizzazione.

Gli indirizzi IP all'interno di VPC predefinito e VPC dell'infrastruttura non possono sovrapporsi tra loro all'interno della stessa organizzazione. Per ulteriori informazioni, vedi Utilizzo e limitazioni di IPv4.

Crea una subnet in una rete VPC per allocare indirizzi IP aggiuntivi per i carichi di lavoro interni.

Segmento di rete esterno

A un segmento di rete esterno vengono allocati indirizzi IP esterni accessibili dalle reti esterne connesse alla tua organizzazione. Ai segmenti di rete in GDC vengono allocati solo indirizzi IP esterni.

GDC fornisce i seguenti segmenti di rete isolati logicamente:

Puoi utilizzare interconnessioni distinte per connettere segmenti di rete ad altre reti esterne. Gli indirizzi IP all'interno dei segmenti di rete non possono sovrapporsi tra loro. Per ulteriori informazioni, vedi Utilizzo e limitazioni di IPv4.

Crea una subnet in un segmento di rete per allocare indirizzi IP esterni aggiuntivi per i servizi che devono connettersi a reti esterne alla tua organizzazione GDC.

Gerarchia delle subnet

Le subnet sono classificate in base al tipo:

  • Radice: le subnet di primo livello da cui possono essere derivate altre subnet. Una subnet root globale viene creata in ogni rete durante il provisioning della tua organizzazione.
  • Ramo: subnet derivate da una subnet radice o da un altro ramo, utilizzate per suddividere ulteriormente lo spazio degli indirizzi IP.
  • Foglia: la suddivisione più piccola, in genere utilizzata per allocare indirizzi IP per un servizio o una risorsa specifici.

Puoi suddividere le subnet per allocare indirizzi IP alle tue reti.

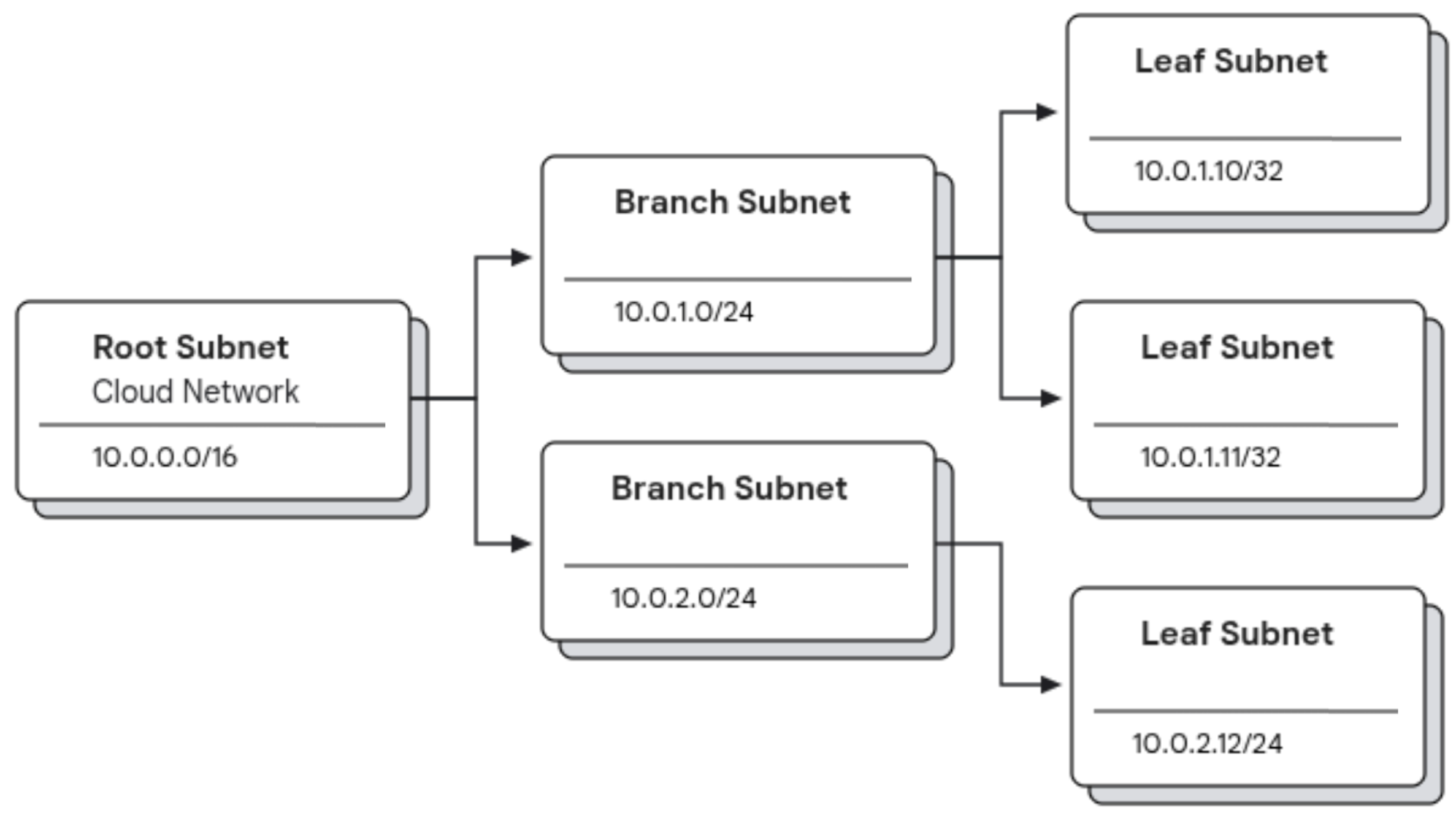

Questo diagramma di esempio mostra come si connettono tra loro i diversi tipi di subnet:

  • Una subnet radice di 10.0.0.0/16 che funge da blocco di primo livello per le principali allocazioni di indirizzi IP.
  • Dalla subnet radice vengono derivate due subnet secondarie con valori 10.0.1.0/24 e 10.0.2.0/24. Queste subnet di diramazione rappresentano suddivisioni dello spazio di indirizzi della radice, destinate a scopi più specifici.
  • Le subnet dei rami sono ulteriormente suddivise in subnet foglia con valori come 10.0.1.10/32, 10.0.1.11/32 e 10.0.2.12/24. Queste subnet foglia sono in genere le suddivisioni più piccole, spesso assegnando singoli indirizzi IP per servizi o risorse specifici.

Questa struttura gerarchica delle subnet ti consente di delegare e organizzare la rete in modo efficiente tra i workload e i servizi che si basano sugli indirizzi IP all'interno della rete.

Subnet globali e di zona

In GDC, puoi eseguire il provisioning delle subnet all'interno di due ambiti diversi: a livello di zona e globale. Le subnet zonali e globali sono definite e operano all'interno di server API distinti e offrono funzionalità diverse.

Dopo il provisioning dell'organizzazione, ogni rete ha una subnet radice globale ospitata nel server API globale della tua organizzazione. Per eseguire il provisioning degli indirizzi IP dalla subnet root globale, devi creare una risorsa Subnet globale nel server API globale che esegue il provisioning di un blocco CIDR in una zona o in più zone. All'interno della subnet globale, definisci il campo propagationStrategy per indicare come vuoi allocare il blocco CIDR tra le zone. Questo intervallo di indirizzi IP viene sottoposto a provisioning in una zona come subnet radice zonale.

Dopo che una zona ha la propria subnet root zonale, puoi creare risorse Subnet zonali nel server API di gestione della zona per dividere ulteriormente l'intervallo di indirizzi IP della subnet in subnet di ramificazione aggiuntive all'interno della zona o subnet foglia disponibili per singoli carichi di lavoro e servizi all'interno della zona.

Subnet globali

Devi creare una subnet globale per allocare indirizzi IP dalla subnet radice ospitata nel server API globale a una o più zone nel tuo universo GDC.

Le subnet globali vengono create nel server API globale utilizzando il gruppo API ipam.global.gdc.goog/v1 e includono campi facoltativi come zone e propagationStrategy per definire la loro interazione con zone specifiche.

Le subnet globali ospitano un blocco CIDR come intervallo di subnet di ramo utilizzato dalle zone in un universo GDC. Per ulteriori informazioni su dove creare le subnet globali, consulta Reti in GDC.

Subnet zonali

Una subnet zonale è collegata a una zona operativa specifica, spesso incluse configurazioni di rete dirette. Le subnet di zona operano rigorosamente all'interno di una singola zona e vengono fornite principalmente per i carichi di lavoro di macchine virtuali e container all'interno di quella zona. Una subnet di zona alloca ulteriormente gli indirizzi IP già provisionati per la zona da utilizzare da una subnet globale.

Affinché la comunicazione da VPC a VPC tra le zone funzioni correttamente, in ogni zona devono essere utilizzate subnet non sovrapposte.

Le subnet zonali vengono create nel server API di gestione utilizzando il gruppo API ipam.gdc.goog/v1 e includono un campo networkSpec facoltativo nella loro specifica, in modo da poter definire elementi di rete specifici della zona come gateway e ID VLAN.

Regole di raggruppamento delle subnet

Le subnet sono raggruppate in diverse categorie in base alle etichette nella risorsa personalizzata Subnet:

Rete Etichetta
VPC predefinito ipam.gdc.goog/vpc: default-vpc
VPC dell'infrastruttura ipam.gdc.goog/vpc: infra-vpc
Segmento di rete amministrativa ipam.gdc.goog/network-segment: admin
Segmento di rete di dati ipam.gdc.goog/network-segment: data

I quattro intervalli CIDR sono stati impostati nella tua organizzazione nell'ambito della procedura di bootstrap. Le quattro subnet globali corrispondenti si trovano nel server API globale. Queste subnet globali sono l'intervallo CIDR di primo livello per ogni rete in tutte le zone di un'organizzazione. Tutte le subnet globali di primo livello hanno l'etichetta ipam.gdc.goog/usage: network-root-range.

Per ogni zona, una subnet radice di rete zonale è inizialmente disponibile nel server API globale che ha origine dal provisioning dell'organizzazione. Puoi creare subnet radice aggiuntive per espandere lo spazio degli indirizzi IP. Ogni subnet radice ospita un intervallo CIDR per una rete nella zona specifica e funge logicamente da subnet radice con ambito zonale con l'etichetta ipam.gdc.goog/usage: zone-network-root-range. Questa subnet radice deve essere creata inizialmente nel server API globale e viene propagata automaticamente a una zona specificata. Per ulteriori informazioni sugli ambiti delle subnet, consulta Subnet globali e zonali.

Devi utilizzare le etichette definite quando crei una risorsa personalizzata Subnet per applicarla alla rete GDC appropriata. Il seguente diagramma illustra le reti globali e di zona all'interno di un universo GDC:

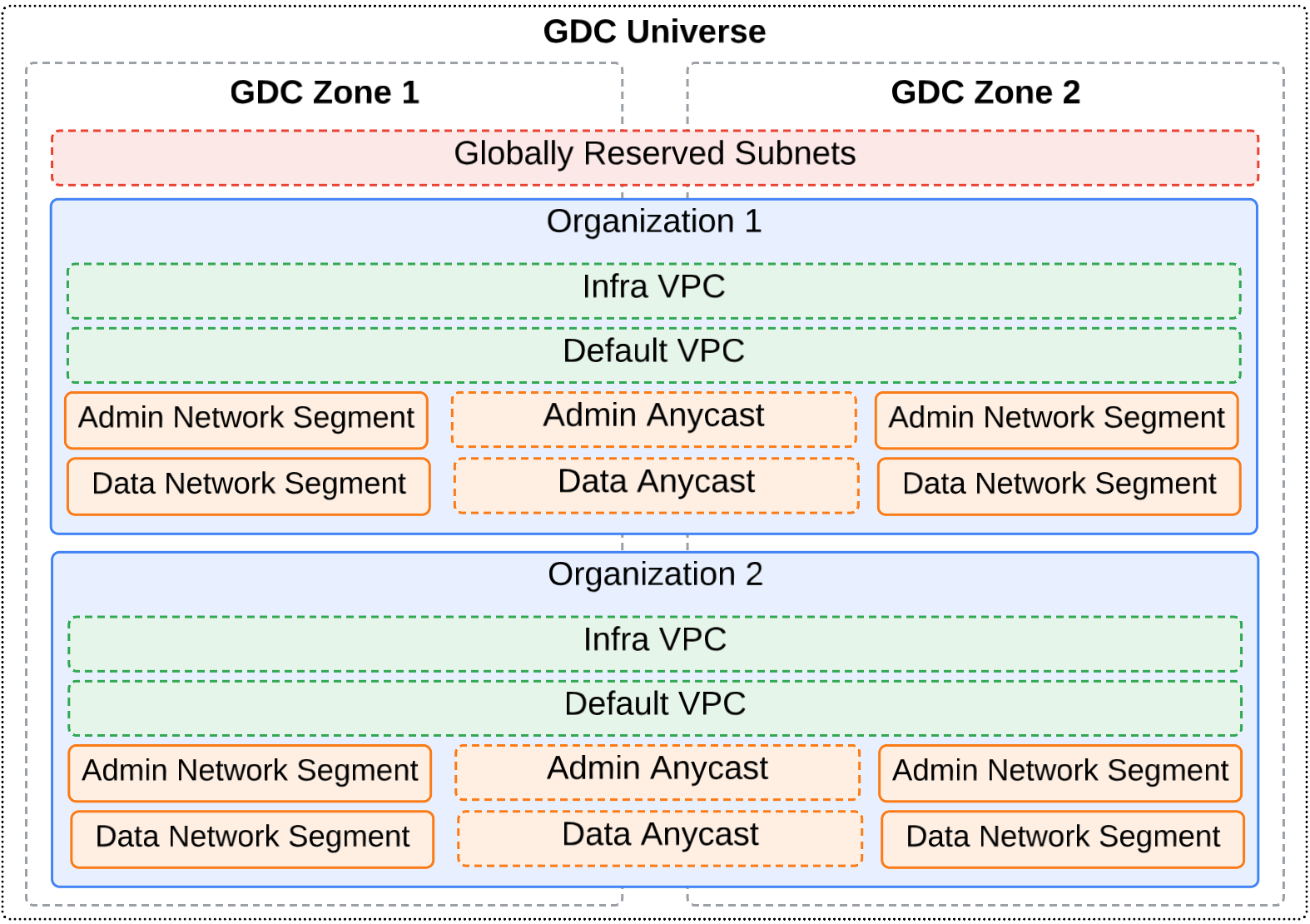

Le subnet si trovano all'interno di una zona e nel server API globale.

In questo diagramma, ci sono due organizzazioni che si estendono su un universo multizona. Ogni organizzazione definisce le reti VPC e i segmenti di rete esterni. In questo esempio, gli indirizzi IP anycast vengono utilizzati per instradare il traffico tra i segmenti di rete esterni zonali, in modo che la zona più vicina o con il rendimento migliore gestisca la richiesta di rete. Per saperne di più sugli indirizzi IP anycast, vedi Indirizzi IP in GDC.

Configurazione CIDR statica e dinamica

Quando definisci le subnet, puoi utilizzare una configurazione statica o dinamica per l'assegnazione dei blocchi CIDR.

La configurazione CIDR statica consente di specificare in modo esplicito il blocco CIDR esatto per la subnet. Alloca staticamente il blocco CIDR quando hai bisogno di un controllo preciso sul tuo spazio di indirizzi IP. Utilizza il campo spec.ipv4Request.cidr nella risorsa personalizzata Subnet per specificare l'intervallo di indirizzi IP esatto e predefinito.

La configurazione CIDR dinamica offre una maggiore flessibilità consentendo al sistema di allocare automaticamente un blocco CIDR per la subnet. Anziché fornire un CIDR completo, specifica la lunghezza del prefisso richiesta nel campo spec.ipv4Request.prefixLength. Alloca dinamicamente il blocco CIDR se preferisci che il sistema deleghi automaticamente gli indirizzi IP alle tue subnet, semplificando la pianificazione della rete e riducendo il rischio di conflitti di indirizzi IP. Il sistema seleziona un blocco CIDR disponibile delle dimensioni specificate dalla rete principale.

Per saperne di più, consulta l'API SubnetRequest.

Indirizzi IP in GDC

Risorse come VM e bilanciatori del carico hanno indirizzi IP in GDC. Questi indirizzi IP consentono alle risorse GDC di comunicare con altre risorse all'interno di un'organizzazione o con reti esterne connesse alla tua organizzazione. In un universo GDC sono disponibili i seguenti tipi di indirizzi IP:

Indirizzo IP esterno

Gli indirizzi IP esterni vengono pubblicizzati alle reti esterne connesse a un'organizzazione. Le risorse con indirizzi IP esterni, come i bilanciatori del carico e NAT, possono comunicare con reti esterne. Con GDC, puoi utilizzare indirizzi IP privati o pubblici come indirizzi esterni. Fornisci indirizzi IPv4 esterni per le risorse nei seguenti modi:

  • Bring your own external IP addresses (BYOIP): fornisci questi indirizzi IP esterni per la tua organizzazione. Gli indirizzi IP esterni BYOIP possono sovrapporsi a quelli di altre organizzazioni, a condizione che non si connettano alla stessa rete esterna.
  • Indirizzi IP esterni forniti dall'operatore dell'infrastruttura: le organizzazioni possono utilizzare gli indirizzi IP esterni forniti dal gruppo di operatori dell'infrastruttura quando si connettono a una rete esterna. Il gruppo di operatori di infrastrutture è il fornitore della connettività a quella rete.
Indirizzo IP interno

Gli indirizzi IP interni non sono raggiungibili dall'esterno di GDC direttamente e non sono instradabili pubblicamente. Gli indirizzi IP interni sono locali per una rete VPC, una rete VPC connessa tramite peering di rete VPC o una rete on-premise connessa a una rete VPC tramite Cloud VPN. Le risorse con indirizzi IP interni comunicano con altre risorse come se si trovassero tutte sulla stessa rete privata.

Indirizzo IP anycast

Gli indirizzi IP Anycast sono un tipo speciale di indirizzo esterno che è sempre ambito all'intero universo GDC. GDC utilizza indirizzi IP anycast insieme al protocollo BGP (Border Gateway Protocol) per instradare il traffico alla zona più vicina o con il rendimento migliore. Ogni servizio globale di livello 4 in esecuzione in due o più zone riceve un indirizzo IP anycast dalla subnet anycast, una subnet esterna. Ogni zona pubblicizza lo stesso indirizzo IP anycast, ma la tua rete sceglie quello migliore in base alle regole di routing. Se una zona non funziona, ritira il suo indirizzo IP e la tua rete reindirizza automaticamente il traffico a un'altra zona. Questo routing automatico fornisce una connettività perfetta anche durante le interruzioni.

Indirizzo IP privato

Gli indirizzi IP privati sono indirizzi che non possono essere instradati su internet. Per un elenco di intervalli IPv4 privati, consulta le voci relative agli intervalli di indirizzi IP privati nella tabella Intervalli IPv4 validi.

Indirizzo IP pubblico

Gli indirizzi IP pubblici sono indirizzi instradabili su internet. In GDC, gli indirizzi IP esterni possono essere pubblici o privati. Puoi anche utilizzare indirizzi IPv4 pubblici come indirizzi interni quando configuri l'intervallo di indirizzi IPv4 principale di una subnet nella tua rete VPC. Questi indirizzi sono chiamati indirizzi IP pubblici utilizzati privatamente.

Utilizzo e limitazioni di IPv4

Ogni rete nel tuo universo GDC ha alcune limitazioni di utilizzo dell'intervallo di indirizzi IPv4 che devi considerare quando allochi gli indirizzi IP. Gli intervalli di indirizzi IPv6 non sono supportati nel segmento di rete VPC e dati predefinito. Contatta il tuo gruppo di operatori dell'infrastruttura per conoscere le possibilità di intervalli IPv6 in altre reti.

Limitazioni per tutte le subnet IPv4

Queste limitazioni si applicano alle subnet di rete VPC e alle subnet di segmenti di rete esterni.

  • Tutte le subnet devono essere un blocco CIDR valido univoco.
  • Una volta creata una subnet, non può essere aumentata, sostituita o ridotta.
  • GDC non impone un limite alle dimensioni di un CIDR che può essere creato. Tuttavia, per la maggior parte degli intervalli di indirizzi IP superiori a /8, ulteriori convalide impediscono di creare una subnet così grande. Ad esempio, una subnet non può sovrapporsi a una subnet vietata. Per ridurre al minimo la possibilità di scegliere una subnet non valida, ti consigliamo di limitare le dimensioni massime della subnet a /8.
  • Non puoi creare subnet che si sovrappongono a subnet vietate, a qualsiasi altra subnet nella stessa rete VPC, a qualsiasi subnet in un segmento di rete esterno collegato o a qualsiasi subnet in una rete in peering. Devi collaborare con il tuo gruppo di operatori dell'infrastruttura per assicurarti di non creare subnet sovrapposte in questi scenari.

  • GDC crea le route corrispondenti per le subnet. Le subnet di rete VPC hanno route create nello stack di rete virtuale della tua organizzazione, mentre le subnet di segmenti di rete esterni hanno route create nella tabella di routing della rete in peering esterna.

  • Verifica che le subnet non siano in conflitto con l'indirizzamento IP on-premise se hai connesso la tua rete VPC a un'altra rete utilizzando una VPN gestita o un interconnect condiviso o dedicato.

  • Le subnet non possono essere corrispondenti, più ristrette o più ampie rispetto a un intervallo vietato. Ad esempio, 169.0.0.0/8 non è una subnet valida perché si sovrappone all'intervallo link-local 169.254.0.0/16 (RFC 3927), che è limitato.

  • Le subnet non devono coprire un intervallo RFC, come descritto in Intervalli IPv4 validi, e un intervallo di indirizzi IP pubblico utilizzato privatamente. Ad esempio, 172.0.0.0/10 non è una subnet valida perché include sia l'intervallo di indirizzi IP privati 172.16.0.0/12 sia gli indirizzi IP pubblici.

  • Le subnet non devono coprire più intervalli RFC. Ad esempio, 192.0.0.0/8 non è una subnet valida perché include sia 192.168.0.0/16 (RFC 1918) sia 192.0.0.0/24 (RFC 6890). Tuttavia, puoi creare due subnet, una con 192.168.0.0/16 e una con 192.0.0.0/24.

Intervalli IPv4 validi

La tabella seguente descrive gli intervalli validi.

Intervallo Descrizione
Intervalli di indirizzi IPv4 privati
10.0.0.0/8
172.16.0.0/12
192.168.0.0/16

Indirizzi IP privati RFC 1918

Per informazioni sull'utilizzo di 172.17.0.0/16, vedi Considerazioni aggiuntive.

100.64.0.0/10 Spazio di indirizzi condiviso RFC 6598
192.0.0.0/24 Assegnazioni di protocollo IETF RFC 6890
192.0.2.0/24 (TEST-NET-1)
198.51.100.0/24 (TEST-NET-2)
203.0.113.0/24 (TEST-NET-3)
Documentazione RFC 5737
192.88.99.0/24 Relay da IPv6 a IPv4 (ritirato) RFC 7526
198.18.0.0/15 Test di benchmark RFC 2544
240.0.0.0/4

Riservato per uso futuro (classe E) come indicato in RFC 5735 e RFC 1112.

Alcuni sistemi operativi non supportano l'utilizzo di questo intervallo, quindi verifica che il tuo sistema operativo lo supporti prima di creare subnet che lo utilizzano.

Intervalli di indirizzi IP pubblici utilizzati privatamente
Indirizzi IPv4 pubblici utilizzati privatamente Indirizzi IPv4 pubblici utilizzati privatamente:
  • Sono indirizzi IPv4 normalmente instradabili su internet, ma utilizzati privatamente in una rete VPC.
  • Non deve appartenere a un intervallo di subnet vietato.

GDC air-gapped non presuppone la connettività a internet. Di conseguenza, GDC air-gapped pubblica tutti gli intervalli di indirizzi IP pubblici come se fossero privati per la tua organizzazione.

Se gli indirizzi BYOIP (Bring Your Own IP) importati sono intervalli di indirizzi IP pubblici, devi verificare che non causino problemi di rete in reti esterne. I tuoi indirizzi BYOIP non devono sovrapporsi ad altre subnet della tua organizzazione.

Subnet IPv4 vietate

Gli intervalli di subnet vietati includono intervalli RFC normalmente riservati e qualsiasi subnet riservata a livello globale nel tuo universo GDC specifico, come descritto nella tabella seguente. Questi intervalli non possono essere utilizzati per le subnet.

Intervallo Descrizione
Intervallo di infrastruttura GDC Un CIDR riservato a livello globale utilizzato dal sistema GDC. Se questo intervallo non è specificato per il campo zone-infra-cidr del questionario di acquisizione del cliente (CIQ), GDC utilizza 172.16.0.0/12 come intervallo dell'infrastruttura GDC per impostazione predefinita.
Intervalli specifici per universo Intervalli aggiuntivi riservati dal gruppo dell'operatore dell'infrastruttura.
0.0.0.0/8 Rete (locale) attuale RFC 1122
127.0.0.0/8 Host locale RFC 1122
169.254.0.0/16 Link-local RFC 3927
224.0.0.0/4 Multicast (classe D) RFC 5771
255.255.255.255/32 Indirizzo di destinazione di trasmissione limitata RFC 8190 e RFC 919

Indirizzi inutilizzabili nelle subnet IPv4

GDC utilizza i primi due e gli ultimi due indirizzi IPv4 di ogni subnet per ospitare la subnet.

Indirizzo IPv4 inutilizzabile Descrizione Esempio
Indirizzo di rete Il primo indirizzo nell'intervallo IPv4 principale. 10.1.2.0 dall'intervallo 10.1.2.0/24
Indirizzo del gateway predefinito Secondo indirizzo nell'intervallo IPv4 principale. 10.1.2.1 dall'intervallo 10.1.2.0/24
Penultimo indirizzo Il penultimo indirizzo nell'intervallo IPv4 principale.

Questo intervallo è riservato da Google Cloud per un potenziale utilizzo futuro.

10.1.2.254 dall'intervallo 10.1.2.0/24
Indirizzo di broadcast L'ultimo indirizzo nell'intervallo IPv4 principale. 10.1.2.255 dall'intervallo 10.1.2.0/24

Ulteriori considerazioni

Alcuni prodotti Google e di terze parti utilizzano 172.17.0.0/16 per il routing all'interno del sistema operativo guest. Ad esempio, la rete bridge Docker predefinita utilizza questo intervallo. Se utilizzi un prodotto che utilizza 172.17.0.0/16, non utilizzarlo come intervallo di indirizzi IPv4 di subnet.
