En esta página de descripción general, se explica el modelo operativo para las direcciones IP en un universo aislado de Google Distributed Cloud (GDC). Las direcciones IP se dividen en subredes para proporcionar segmentos administrables que puedes asignar a tus servicios. Puedes definir subredes con rangos de direcciones IP específicos o configurarlas para la asignación dinámica.
Esta página está dirigida a los administradores de red que pertenecen al grupo de administradores de la plataforma y a los desarrolladores de aplicaciones que pertenecen al grupo de operadores de aplicaciones, quienes son responsables de administrar el tráfico de red de sus servicios en un universo de GDC. Para obtener más información, consulta Audiences for GDC air-gapped documentation.
Redes en GDC
En una organización de GDC, hay dos tipos de redes distintos disponibles para los que puedes asignar direcciones IP:
- Nube privada virtual (VPC): Es una red a la que se asignan direcciones IP internas a las que solo pueden acceder las cargas de trabajo dentro de tu organización.
- Segmento de red externa: Es una red a la que se asignan direcciones IP externas a las que pueden acceder las redes externas conectadas a tu organización.
Puedes asignar subredes dentro de cada tipo de red para lograr objetivos específicos. Una subred es una subdivisión lógica de una red de direcciones IP, definida por rangos de enrutamiento entre dominios sin clases (CIDR). Los rangos CIDR te permiten representar direcciones IP y sus redes correspondientes para que las use un servicio. Cada red dentro de estos tipos de redes tiene un árbol de subredes independiente.
Se puede acceder a las subredes dentro de una VPC desde la red de GDC, pero no se puede acceder a ellas fuera de GDC. Las subredes de VPC están disponibles para asignar direcciones IP internas dentro de tu organización. Las subredes de segmentos de red se exponen a redes externas conectadas a una organización y te permiten proporcionar direcciones IP externas disponibles para redes fuera de tu organización.
Red de VPC
Una red de VPC usa direcciones IP internas a las que solo se puede acceder dentro de tu organización y a las que no pueden llegar las redes externas a tu organización.
Hay dos redes de VPC disponibles en tu universo de GDC:
- VPC predeterminada: Es una VPC a la que se le asignan direcciones IP para cargas de trabajo internas, como contenedores y máquinas virtuales (VM), dentro de varias zonas y entre ellas.
- VPC de infraestructura: Es una VPC administrada por el sistema que aloja servicios de GDC aislados de Internet de origen, como Vertex AI, las APIs de Observability y la consola de GDC. Solo defines direcciones IP dentro de esta VPC cuando planificas la arquitectura de direcciones IP de tu organización.
Las direcciones IP dentro de la VPC predeterminada y la VPC de infraestructura no pueden superponerse entre sí dentro de la misma organización. Para obtener más información, consulta Uso y limitaciones de IPv4.
Crea una subred en una red de VPC para asignar direcciones IP adicionales a las cargas de trabajo internas.
Segmento de red externo
A un segmento de red externo se le asignan direcciones IP externas a las que pueden acceder las redes externas conectadas a tu organización. Los segmentos de red en GDC solo tienen asignadas direcciones IP externas.
GDC proporciona los siguientes segmentos de red aislados de forma lógica:
- Segmento de red del administrador: Es una red a la que se asignan direcciones IP externas para los servicios administrativos durante la creación de la organización, como la consola de GDC y las APIs de administración. Solo defines direcciones IP dentro de este segmento de red cuando planificas la arquitectura de direcciones IP de tu organización.
- Segmento de red de datos: Es una red a la que se asignan direcciones IP externas para servicios como la traducción de direcciones de red (NAT) de salida y los balanceadores de cargas externos.
Puedes usar interconexiones distintas para conectar segmentos de red a otras redes externas. Las direcciones IP dentro de los segmentos de red no pueden superponerse entre sí. Para obtener más información, consulta Uso y limitaciones de IPv4.
Crea una subred en un segmento de red para asignar direcciones IP externas adicionales a los servicios que deben conectarse a redes fuera de tu organización de GDC.
Jerarquía de subredes
Las subredes se clasifican según su tipo:
- Raíz: Son las subredes de nivel superior a partir de las cuales se pueden derivar otras subredes. Se crea una subred raíz global en cada red durante el aprovisionamiento de tu organización.
- Rama: Son subredes derivadas de una subred raíz o de otra rama, que se usan para subdividir aún más el espacio de direcciones IP.
- Hoja: Es la subdivisión más pequeña y, por lo general, se usa para asignar direcciones IP a un servicio o recurso específico.

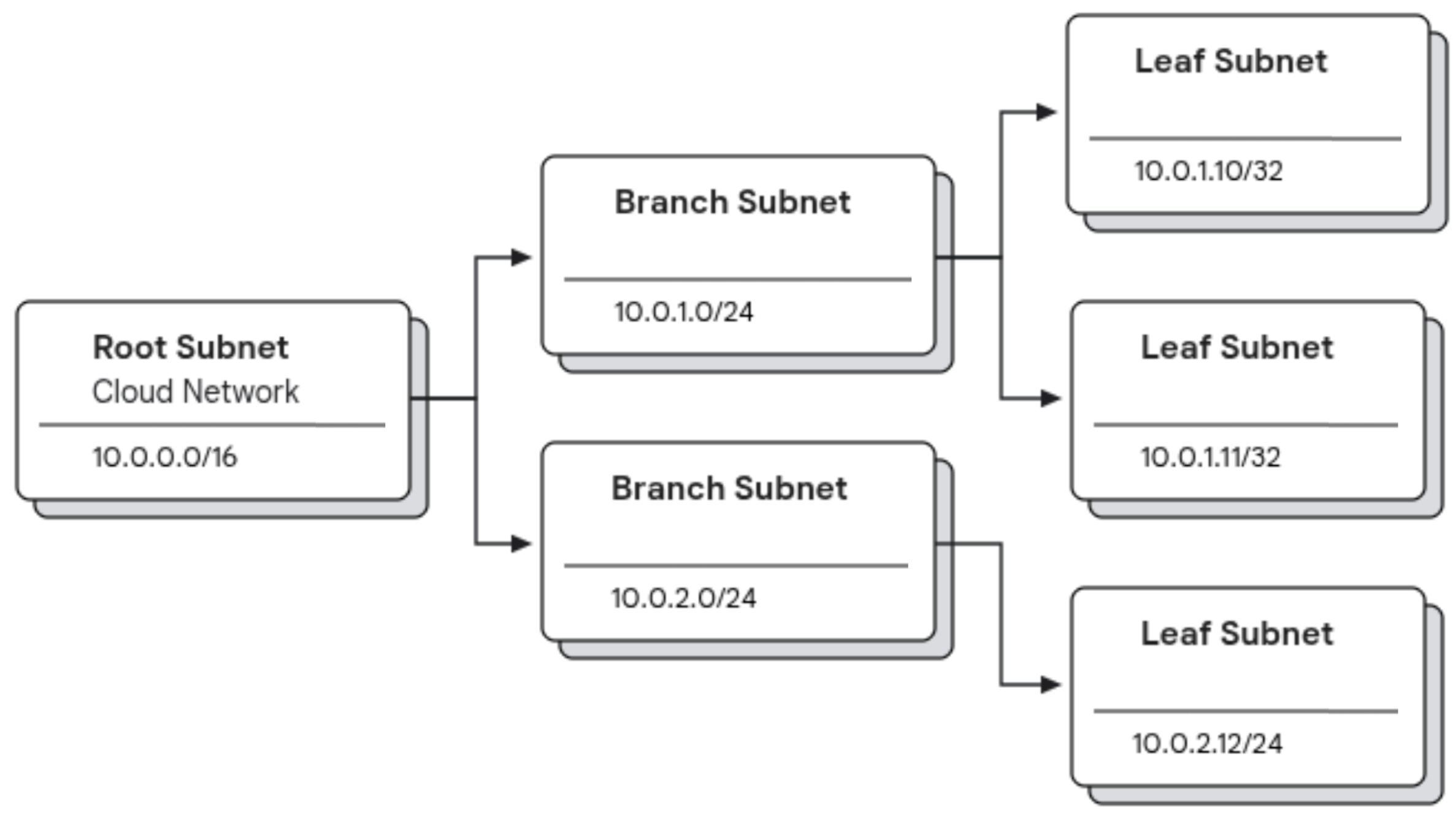

En este diagrama de ejemplo, se ilustra cómo se conectan los diferentes tipos de subredes entre sí:
- Es una subred raíz de
10.0.0.0/16que funciona como el bloque de nivel superior para las principales asignaciones de direcciones IP. - De la subred raíz, se derivan dos subredes secundarias con valores de
10.0.1.0/24y10.0.2.0/24. Estas subredes de rama representan subdivisiones del espacio de direcciones de la raíz, destinadas a fines más específicos. - Las subredes de la rama se subdividen aún más en subredes hoja con valores como
10.0.1.10/32,10.0.1.11/32y10.0.2.12/24. Por lo general, estas subredes de hoja son las subdivisiones más pequeñas y, a menudo, asignan direcciones IP únicas para servicios o recursos específicos.
Esta estructura jerárquica de subredes te permite delegar y organizar tu red de manera eficiente en las cargas de trabajo y los servicios que dependen de las direcciones IP dentro de tu red.
Subredes globales y zonales
En GDC, puedes aprovisionar subredes dentro de dos permisos diferentes: zonales y globales. Las subredes zonales y globales se definen y operan dentro de servidores de API distintos, y ofrecen diferentes capacidades.
Después de que se aprovisione tu organización, cada red tendrá una subred raíz global alojada en el servidor de la API global de tu organización. Para aprovisionar direcciones IP desde la subred raíz global, debes crear un recurso Subnet global en el servidor de la API global que aprovisione un bloque CIDR en una zona o en varias zonas. Dentro de la subred global, defines el campo propagationStrategy para indicar cómo deseas asignar tu bloque de CIDR en las zonas. Este rango de direcciones IP se aprovisiona en una zona como una subred raíz zonal.
Después de que una zona tenga su propia subred raíz zonal, puedes crear recursos Subnet zonales en el servidor de la API de administración de la zona para dividir aún más el rango de direcciones IP de la subred en subredes de rama adicionales dentro de la zona o subredes hoja que estén disponibles para cargas de trabajo y servicios individuales dentro de la zona.
Subredes globales
Debes crear una subred global para asignar direcciones IP desde la subred raíz alojada en el servidor de la API global a una o varias zonas de tu universo de GDC.
Las subredes globales se crean en el servidor de la API global con el grupo de APIs de ipam.global.gdc.goog/v1 y, además, incluyen campos opcionales, como zone y propagationStrategy, para definir su interacción con zonas específicas.
Las subredes globales alojan un bloque CIDR como un rango de subredes de rama que consumen las zonas en un universo de GDC. Para obtener más información sobre dónde crear tus subredes globales, consulta Redes en GDC.
Subredes zonales
Una subred zonal está vinculada a una zona operativa específica y, a menudo, incluye configuraciones de red directas. Las subredes zonales operan estrictamente dentro de una sola zona y se proporcionan principalmente para las cargas de trabajo de máquina virtual y contenedores dentro de esa zona. Una subred zonal asigna aún más direcciones IP que ya se aprovisionaron para que una subred global las use en la zona.
Para que la comunicación de VPC a VPC entre zonas funcione correctamente, se deben usar subredes que no se superpongan en cada zona.
Las subredes zonales se crean en el servidor de la API de administración con el grupo de APIs ipam.gdc.goog/v1 y, en su especificación, incluyen un campo networkSpec opcional, por lo que puedes definir elementos de red específicos de la zona, como puertas de enlace y IDs de VLAN.
Reglas de agrupación de subredes
Las subredes se agrupan en diferentes categorías según las etiquetas del recurso personalizado Subnet:
| Red | Etiqueta |
|---|---|
| VPC predeterminada | ipam.gdc.goog/vpc: default-vpc |
| VPC de infraestructura | ipam.gdc.goog/vpc: infra-vpc |
| Segmento de red del administrador | ipam.gdc.goog/network-segment: admin |
| Segmento de red de datos | ipam.gdc.goog/network-segment: data |
Los cuatro rangos de CIDR se establecieron en tu organización como parte del proceso de bootstrap. Las cuatro subredes globales correspondientes residen en el servidor de la API global.
Esas subredes globales son el rango de CIDR de nivel raíz para cada red en todas las zonas de una organización. Todas las subredes globales de nivel raíz tienen la etiqueta ipam.gdc.goog/usage: network-root-range.
Para cada zona, inicialmente hay disponible una subred raíz de red zonal en el servidor de la API global que se origina en el aprovisionamiento de la organización. Puedes crear subredes raíz adicionales para expandir tu espacio de direcciones IP. Cada subred raíz aloja un rango de CIDR para una red en la zona específica y, de forma lógica, funciona como la subred raíz con alcance zonal con la etiqueta ipam.gdc.goog/usage: zone-network-root-range.
Esta subred raíz se debe crear inicialmente en el servidor de la API global y se propaga automáticamente a una zona especificada. Para obtener más información sobre los alcances de las subredes, consulta Subredes globales y zonales.
Debes usar las etiquetas definidas cuando crees un recurso personalizado Subnet para aplicarlo a la red de GDC adecuada.

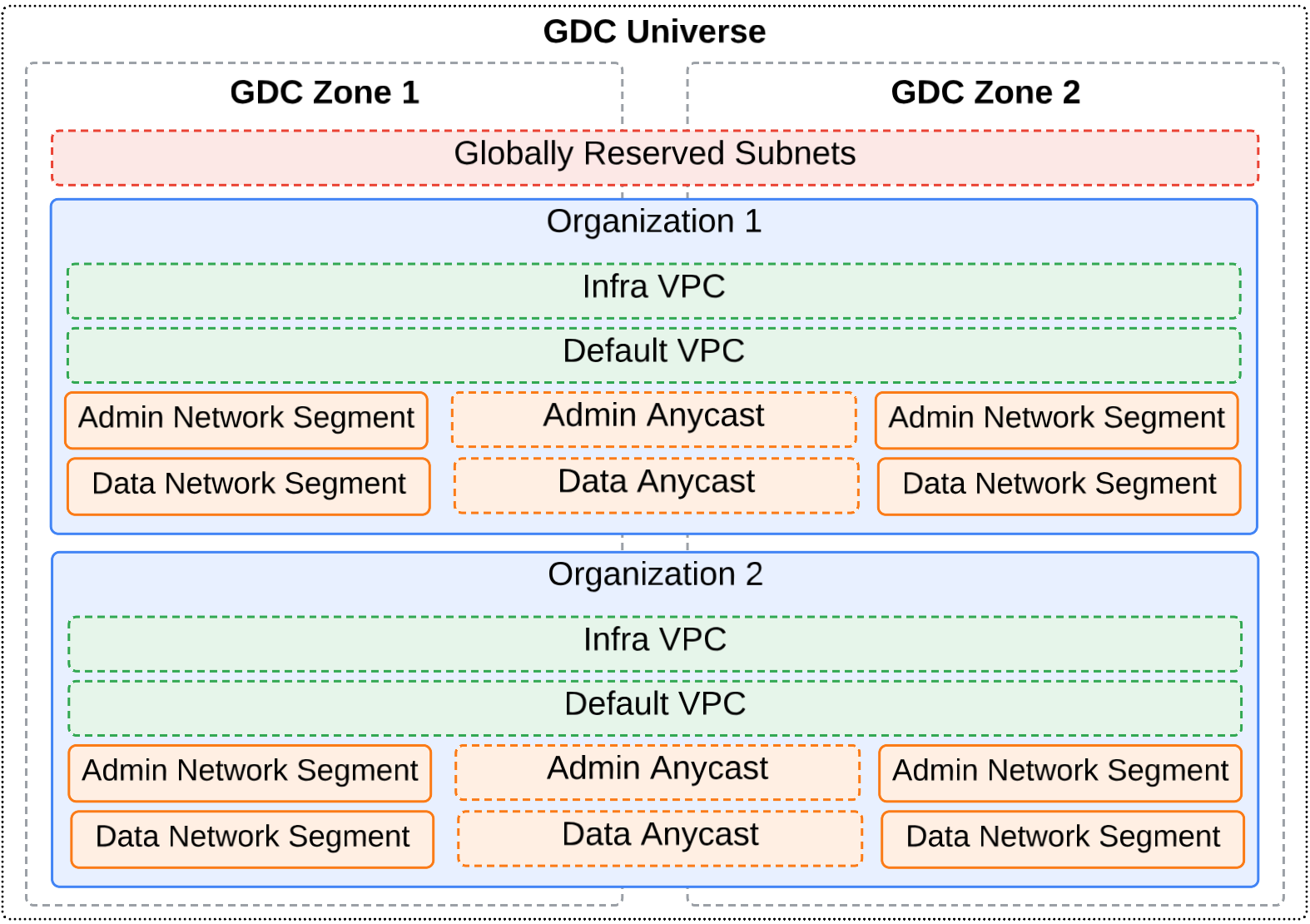

En el siguiente diagrama, se ilustran las redes globales y zonales dentro de un universo de GDC:
En este diagrama, hay dos organizaciones que abarcan un universo multizonal. Cada organización define las redes de VPC y los segmentos de red externos. En este ejemplo, se usan direcciones IP de Anycast para enrutar el tráfico entre los segmentos de red externos zonales, de modo que la zona más cercana o con mejor rendimiento atienda la solicitud de red. Para obtener más información sobre las direcciones IP de difusión a cualquier destino, consulta Direcciones IP en GDC.
Configuración de CIDR estática y dinámica
Cuando defines subredes, puedes usar una configuración estática o dinámica para asignar los bloques de CIDR.
La configuración estática de CIDR te permite especificar de forma explícita el bloque CIDR exacto para tu subred. Asigna tu bloque de CIDR de forma estática cuando necesites un control preciso sobre tu espacio de direcciones IP. Usa el campo spec.ipv4Request.cidr en el recurso personalizado Subnet para especificar el rango de direcciones IP exacto y predefinido.
La configuración dinámica de CIDR ofrece mayor flexibilidad, ya que permite que el sistema asigne automáticamente un bloque de CIDR para tu subred. En lugar de proporcionar un CIDR completo, especifica la longitud del prefijo requerida en el campo spec.ipv4Request.prefixLength. Asigna tu bloque CIDR de forma dinámica si prefieres que el sistema delegue automáticamente direcciones IP a tus subredes, lo que simplifica la planificación de la red y reduce el riesgo de conflictos de direcciones IP. El sistema selecciona un bloque CIDR disponible del tamaño especificado en la red principal.
Para obtener más información, consulta la API de SubnetRequest.
Direcciones IP en GDC
Los recursos, como las VMs y los balanceadores de cargas, tienen direcciones IP en GDC. Estas direcciones IP permiten que los recursos de GDC se comuniquen con otros recursos dentro de una organización o con redes externas conectadas a tu organización. Los siguientes tipos de direcciones IP están disponibles en un universo de GDC:
- Dirección IP externa
Las direcciones IP externas se anuncian en las redes externas conectadas a una organización. Los recursos con direcciones IP externas, como los balanceadores de cargas y la NAT, pueden comunicarse con redes externas. Con GDC, puedes usar direcciones IP privadas o públicas como direcciones externas. Proporciona direcciones IPv4 externas para los recursos de las siguientes maneras:
- Proporciona tus propias direcciones IP externas (BYOIP): Tú proporcionas estas direcciones IP externas para tu organización. Las direcciones IP externas de BYOIP pueden superponerse con las de otras organizaciones, siempre y cuando no se conecten a la misma red externa.
- Direcciones IP externas proporcionadas por IO: Las organizaciones pueden usar las direcciones IP externas proporcionadas por el grupo de operadores de infraestructura cuando se conectan a una red externa. El grupo de operadores de infraestructura es el proveedor de la conectividad a esa red.
- Dirección IP interna
No se puede acceder a las direcciones IP internas desde fuera de GDC directamente y no se pueden enrutar de forma pública. Las direcciones IP internas son locales a una red de VPC, una red de VPC conectada a través del intercambio de tráfico entre redes de VPC o una red local conectada a una red de VPC con Cloud VPN. Los recursos con direcciones IP internas se comunican con otros recursos como si estuvieran en la misma red privada.
- Dirección IP Anycast
Las direcciones IP de Anycast son un tipo especial de dirección externa que siempre se limita a todo el universo de GDC. GDC aprovecha las direcciones IP de Anycast junto con el Protocolo de Puerta de Enlace Fronteriza (BGP) para enrutar el tráfico a la zona más cercana o con mejor rendimiento. Cada servicio global de capa 4 que se ejecuta en dos o más zonas recibe una dirección IP de difusión por proximidad de la subred de difusión por proximidad, una subred externa. Cada zona anuncia la misma dirección IP de difusión a cualquier destino, pero tu red elige la mejor según sus reglas de enrutamiento. Si falla una zona, retira su dirección IP y tu red redirige automáticamente el tráfico a otra zona. Este enrutamiento automático proporciona conectividad sin interrupciones, incluso durante las interrupciones.
- Dirección IP privada
Las direcciones IP privadas son direcciones que no se pueden enrutar en Internet. Para obtener una lista de rangos de IPv4 privados, consulta las entradas de los rangos de direcciones IP privadas en la tabla de Rangos IPv4 válidos.
- Dirección IP pública
Las direcciones IP públicas son direcciones que se pueden enrutar por Internet. En GDC, las direcciones IP externas pueden ser públicas o privadas. También puedes usar direcciones IPv4 públicas como direcciones internas cuando configuras el rango de direcciones IPv4 principal de una subred en tu red de VPC. Estas direcciones se denominan direcciones IP públicas de uso privado.
Uso y limitaciones de IPv4
Cada red de tu universo de GDC tiene algunas limitaciones de uso del rango de direcciones IPv4 que debes tener en cuenta cuando asignes direcciones IP. Los rangos de direcciones IPv6 no son compatibles con la VPC predeterminada ni con el segmento de red de datos. Comunícate con tu grupo de operadores de infraestructura para conocer las posibilidades de rangos de IPv6 en otras redes.
Limitaciones para todas las subredes IPv4
Estas limitaciones se aplican a las subredes de redes de VPC y a las subredes de segmentos de redes externas.
- Todas las subredes deben ser un bloque CIDR válido.
- Después de crear una subred, no se puede aumentar su escala, reemplazarla ni reducirla.
- GDC no aplica un límite en el tamaño del CIDR que se puede crear. Sin embargo, para la mayoría de los rangos de direcciones IP más grandes que
/8, las validaciones adicionales evitan que crees una subred que sea tan grande. Por ejemplo, una subred no puede superponerse con una subred prohibida. Para minimizar la posibilidad de elegir una subred no válida, te recomendamos que limites el tamaño máximo de la subred a/8. No puedes crear subredes que se superpongan con ninguna subred prohibida, ninguna otra subred en la misma red de VPC, ninguna subred en un segmento de red externa adjunto ni ninguna subred en una red de intercambio de tráfico. Debes trabajar con tu grupo de operadores de infraestructura para asegurarte de no crear subredes superpuestas en estas situaciones.
GDC crea las rutas correspondientes para las subredes. Las subredes de la red de VPC tienen rutas creadas en la pila de redes virtuales de tu organización, y las subredes del segmento de red externa tienen rutas creadas en la tabla de enrutamiento de tu red externa con intercambio de tráfico.
Verifica que las subredes no entren en conflicto con el direccionamiento IP local si conectaste tu red de VPC a otra red con una VPN administrada o una interconexión compartida o dedicada.
Las subredes no deben coincidir con un rango prohibido, ni ser más estrechas ni más amplias que uno de ellos. Por ejemplo,
169.0.0.0/8no es una subred válida porque se superpone con el rango de vínculo local169.254.0.0/16(RFC 3927), que está restringido.Las subredes no deben abarcar un rango de RFC, como se describe en Rangos de IPv4 válidos, ni un rango de direcciones IP públicas de uso privado. Por ejemplo,
172.0.0.0/10no es una subred válida porque incluye el rango de direcciones IP privadas172.16.0.0/12y las direcciones IP públicas.Las subredes no deben abarcar varios rangos de RFC. Por ejemplo,
192.0.0.0/8no es una subred válida porque incluye192.168.0.0/16(RFC 1918) y192.0.0.0/24(RFC 6890). Sin embargo, puedes crear dos subredes, una con192.168.0.0/16y otra con192.0.0.0/24.
Rangos de IPv4 válidos
En la siguiente tabla, se describen los rangos válidos.
| Rango | Descripción |
|---|---|
| Rangos de direcciones IPv4 privados | |
10.0.0.0/8172.16.0.0/12192.168.0.0/16
|
Direcciones IP privadas de RFC 1918 Para obtener información sobre el uso de |
100.64.0.0/10 |
Espacio de direcciones compartidas de RFC 6598 |
192.0.0.0/24 |
Asignaciones de protocolo IETF de RFC 6890 |
192.0.2.0/24 (TEST-NET-1)198.51.100.0/24 (TEST-NET-2)203.0.113.0/24 (TEST-NET-3) |
Documentación de RFC 5737 |
192.88.99.0/24 |
Retransmisión de IPv6 a IPv4 (obsoleta) de RFC 7526 |
198.18.0.0/15 |
Pruebas comparativas de RFC 2544 |
240.0.0.0/4 |
Reservado para uso futuro (clase E) como se indica en RFC 5735 y RFC 1112. Algunos sistemas operativos no admiten el uso de este rango, por lo que debes verificar que tu SO lo admita antes de crear subredes que usen este rango. |
| Rangos de direcciones IP públicas de uso privado | |
| Direcciones IPv4 públicas usadas de forma privada |
Direcciones IPv4 públicas usadas de forma privada:
La prueba de concepto de GDC aislado no supone conectividad a Internet. Como resultado, GDC con aislamiento físico anuncia cualquier rango de direcciones IP públicas como si fueran privadas para tu organización. Si las direcciones de trae tu propia IP (BYOIP) que importaste son rangos de direcciones IP públicas, debes verificar que no causen problemas de red en ninguna red externa. Tus direcciones BYOIP no deben superponerse con otras subredes de tu organización. |
Subredes IPv4 prohibidas
Entre los rangos de subred prohibidos, se incluyen los rangos de RFC que se suelen reservar y las subredes reservadas de forma global en tu universo de GDC específico, como se describe en la siguiente tabla. Estos rangos no se pueden usar para subredes.
| Rango | Descripción |
|---|---|
| Rango de infraestructura de GDC |
Es un CIDR reservado de forma global que usa el sistema de GDC. Si no se especifica este rango para el campo zone-infra-cidr del cuestionario de admisión del cliente (CIQ), GDC usa 172.16.0.0/12 como el rango de infraestructura de GDC de forma predeterminada. |
| Rangos específicos del universo | Son los rangos adicionales reservados por el grupo de operadores de infraestructura. |
0.0.0.0/8
|
Red actual (local) de RFC 1122 |
127.0.0.0/8
|
Host local de RFC 1122 |
169.254.0.0/16
|
Vínculo local de RFC 3927 |
224.0.0.0/4
|
Multidifusión (clase D) RFC 5771 |
255.255.255.255/32
|
Dirección de destino de transmisión limitada de RFC 8190 y RFC 919 |
Direcciones inutilizables en subredes IPv4
GDC usa las dos primeras y las dos últimas direcciones IPv4 de cada subred para alojarla.
| Dirección IPv4 inutilizable | Descripción | Ejemplo |
|---|---|---|
| Dirección de red | Primera dirección en el rango IPv4 principal. | 10.1.2.0 del rango 10.1.2.0/24 |
| Dirección de puerta de enlace predeterminada | Segunda dirección en el rango IPv4 principal. | 10.1.2.1 del rango 10.1.2.0/24 |
| Penúltima dirección | Es la penúltima dirección en el rango IPv4 principal.
Google Cloud reserva este rango para su posible uso en el futuro. |
10.1.2.254 del rango 10.1.2.0/24 |
| Dirección de broadcast | Es la última dirección en el rango IPv4 principal. | 10.1.2.255 del rango 10.1.2.0/24 |
Consideraciones adicionales
Algunos productos de Google y de terceros usan 172.17.0.0/16 para el enrutamiento dentro del sistema operativo invitado. Por ejemplo, la red predeterminada del puente Docker usa este rango. Si dependes de un producto que usa 172.17.0.0/16, no lo uses como ningún rango de direcciones IPv4 de subred.
