使用可視化元件建立自訂可視化圖表

本教學課程適用於經驗豐富的 JavaScript 開發人員，並假設您對功能式程式設計技巧略知一二。

在本例中，我們先查詢某些品牌的假設季度銷售資訊。首先，我們會篩選特定品牌的查詢，然後依銷售季度樞紐轉換結果。請參閱下表範例。

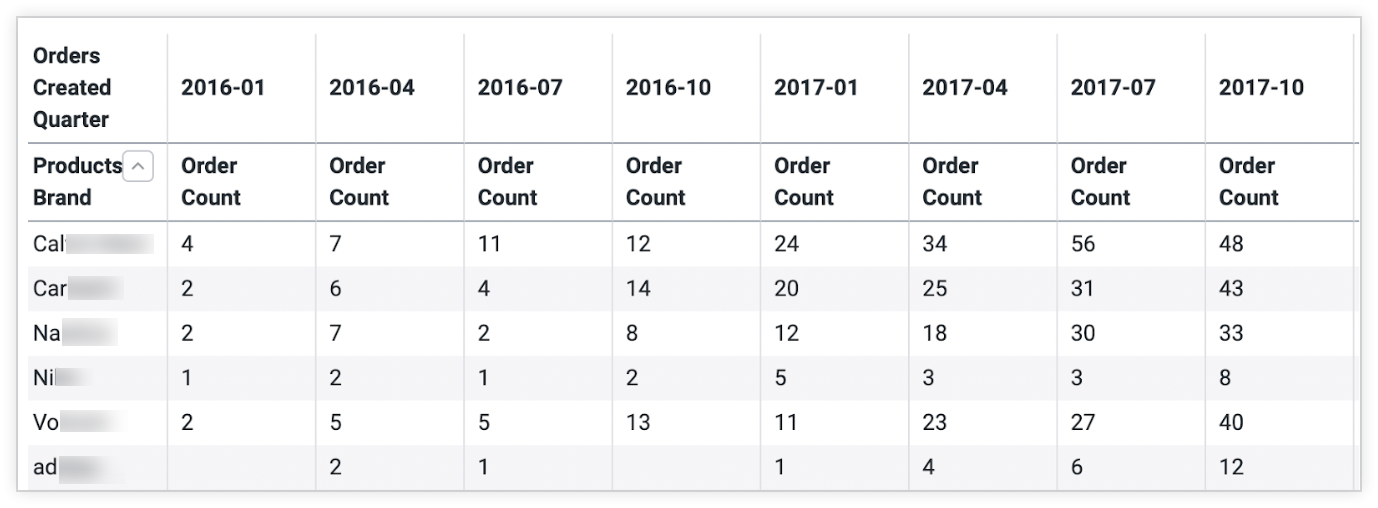

查詢結果：依品牌查看訂單計數，並以「訂單建立季度」維度樞紐。

接著，我們會使用視覺化元件建立自訂視覺化圖表，顯示每個品牌的產品在過去一個季度的趨勢。結果會是一種新型態的視覺化資料，由一系列微型圖組成，並嵌入表格中，如下圖所示：

自訂視覺化報表會顯示表格，每個品牌對應一列，以及嵌入的線圖視覺化報表，顯示每列的季度訂單。

除了說明如何建立自訂圖表，這個範例也說明瞭在 React 應用程式中使用 Looker API 的最佳做法。

如要使用 Looker 元件建立自訂圖表，請確認設定符合規定，然後執行下列步驟：

  1. 在「探索」中建立查詢並複製 qid 值
  2. 將資料傳遞至自訂視覺化元件
  3. 建構 CustomVis 元件
  4. 轉換標準化資料
  5. 將轉換後的資料插入 CustomVis
  6. 產生自訂視覺化內容

如果自訂圖表是用於嵌入式應用程式或擴充功能，建議使用圖表元件來建立自訂圖表。如要讓自訂圖表可供 Looker 使用者在 Looker 執行個體中使用，請按照 visualization 說明文件中的操作說明進行。如要開發自訂視覺化報表並上傳至 Looker Marketplace，請按照「為 Looker Marketplace 開發自訂視覺化報表」說明文件中的操作說明進行。

需求條件

開始前，請先準備以下幾項元素：

  • 您必須具備 Looker 執行個體的存取權。
  • 無論您是使用擴充功能架構還是自有的獨立 React 應用程式，都必須透過 Looker API 進行驗證，並存取 Looker SDK 物件。詳情請參閱 Looker API 驗證或擴充功能架構。
  • 請確認您已安裝 Looker 圖表可視化元件 NPM 套件，以及 @looker/components-data NPM 套件。如要瞭解如何安裝及使用圖像化元件套件，請參閱 GitHub 和 NPM 中的 README 文件。

步驟 1：在探索中建立查詢並複製查詢 ID

在本例中，我們使用假設的季度銷售資訊，針對我們追蹤的品牌進行長期追蹤。

我們會轉換這項資料，因為轉換是 Looker 內建的查詢結果分組方式。在探索資料中，我們可以執行查詢，並使用 Looker 的原生可視化類型建立資料圖表。這張圖表提供許多資訊，但要一眼看出各品牌產品的趨勢，難度不低：

根據品牌查詢訂單計數所產生的圖表，其中「訂單建立季度」維度已轉置。

接下來，請從「探索」的網址列複製 qid 值。在本例中，qid 值為 Uijcav7pCA4MZY2MompsPZ，但這個值僅適用於我們的測試例項；您的值會有所不同。

步驟 2：將資料傳遞至自訂圖表元件

首先，將從 Explore 網址取得的 qid 值傳遞至 Query 元件，並將已驗證的 SDK 物件傳遞至 DataProvider。

import React, { useContext } from 'react'
import { ExtensionContext } from '@looker/extension-sdk-react'
import { DataProvider } from '@looker/components-data'
import { Query } from '@looker/visualizations'

export const MyReactApp = () => {
  const { core40SDK } = useContext(ExtensionContext)

  return (
    <DataProvider sdk={core40SDK}>
      <Query query='Uijcav7pCA4MZY2MompsPZ'></Query>
    </DataProvider>
  )
}

接下來，我們將建立名為 CustomVis 的自訂元件，而非透過 Visualization 元件算繪原生 Looker 圖表。

Query 元件可接受任何 React 元素做為子項，並只會將 config、data、fields 和 totals 值傳遞為屬性，以轉譯您自己的視覺化元件。我們會將 CustomVis 算繪為 Query 的子項，因此可以接收所有相關資料做為屬性。

import React, { useContext } from 'react'
import { ExtensionContext } from '@looker/extension-sdk-react'
import { DataProvider } from '@looker/components-data'
import { Query } from '@looker/visualizations'
import { CustomVis } from '../path/to/MyCustomVis'

export const MyReactApp = () => {
  const { core40SDK } = useContext(ExtensionContext)

  return (
    <DataProvider sdk={core40SDK}>
      <Query query='Uijcav7pCA4MZY2MompsPZ'>
        <CustomVis />
      </Query>
    </DataProvider>
  )
}

步驟 3：建構 CustomVis 元件

接下來，我們來建構 CustomVis 元件。從 Query 元件繼承的屬性包括 config、fields、data、pivots 和 totals：

  • config 會說明資料應如何在圖表中顯示，例如 Sparkline 中線條的粗細，或散布圖中點的大小和形狀。
  • fields 會儲存查詢傳回的評量和維度值相關的其他中繼資料，例如值的格式設定或各軸的標籤。
  • data 是查詢傳回的鍵/值回應。
  • pivots 會說明用於樞紐查詢的維度。
  • totals 會參照 Looker 的列總和，用於以表格為基礎的圖表。

我們可以插入 Table 元件，將這些未經修改的屬性傳遞至表格資料視覺化。

import React from 'react'
import { Table } from '@looker/visualizations'

export const CustomVis = ({ config, fields, data, pivots }) => {
  return <Table config={config} data={data} fields={fields} pivots={pivots} />
}

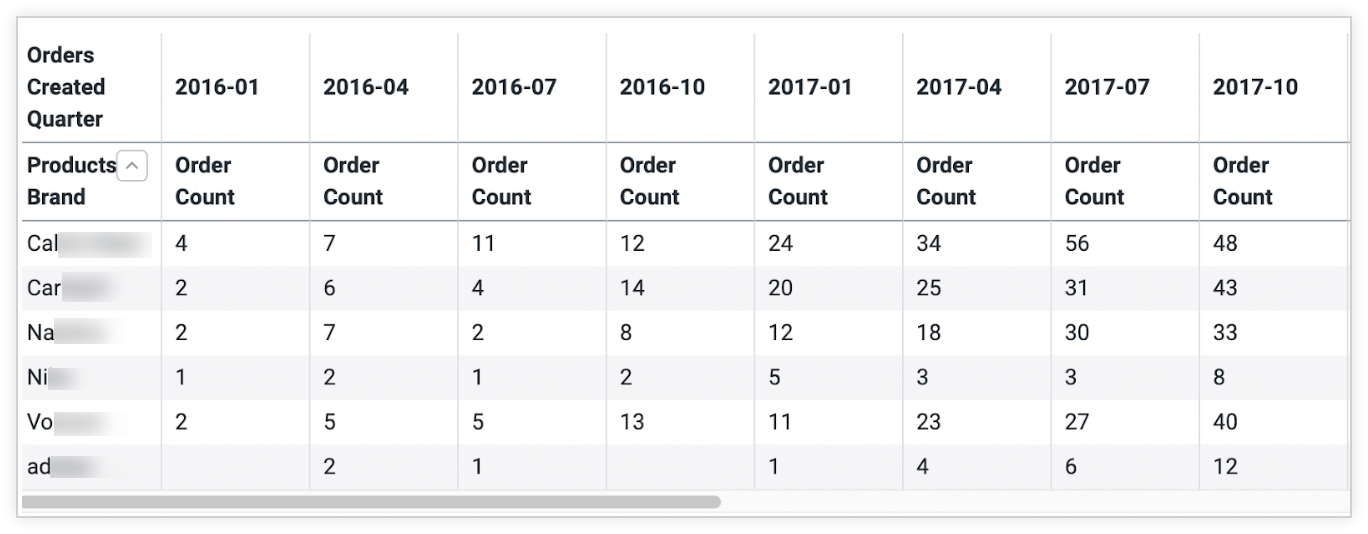

這可讓我們瞭解直接從 SDK 傳回的資料。在轉譯的回應中，每個品牌都有一列，結果則按季度分組或樞紐。

步驟 4：轉換標準化資料

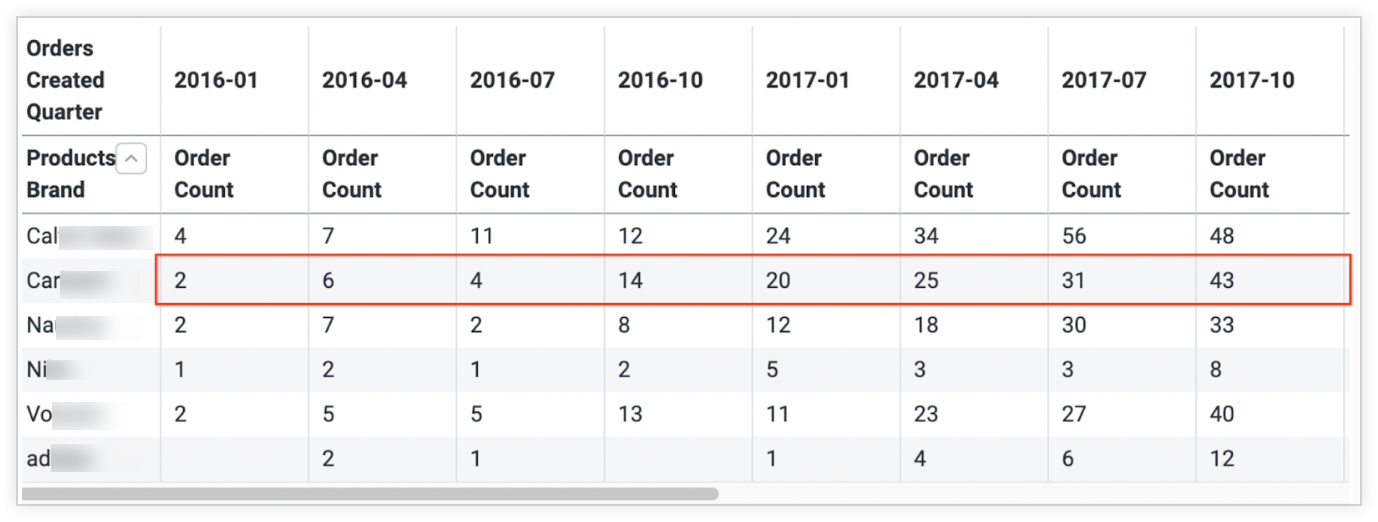

為了將這個樞紐資料轉換為以巢狀微型圖呈現的資料，我們會將所有評估值隔離，並傳遞至子圖表。在下方圖表中，我們會以醒目方式顯示單一資料列的相關資料，以便說明我們將如何折疊資料，並透過子項圖表呈現：

資料結果圖表，其中第二列醒目顯示訂單數量。

我們會為此建立自訂轉換。以下是這個情境的具體範例，您需要據此剖析自己的資料。


import React from 'react'
import { Table, Sparkline } from '@looker/visualizations'

// we assign this value to a constant to ensure that fields and data
// objects remain in sync.
const NESTED_DATA_KEY = 'orderCount'

const nestSparklines = (data) => {
  return data.reduce((acc, d) => {
    // the first entry is the dimension (brand name), and the rest of the rows are the
    // quarterly sales information we want to pass to the Sparkline.
    const [parentDimension, ...measurePairs] = Object.entries(d)

    // `nonPivotedData` represents a single data row.
    // e.g. [{entry: 1, orderCount: 10}, {entry: 2, orderCount: 15}, ...etc]
    const nonPivotedData: SDKRecord[] = measurePairs.map(([_, value], i) => {
      return { entry: i, [NESTED_DATA_KEY]: value }
    })

    // now for each row in the table we render a Sparkline using the `nonPivotedData`
    // that we built.
    // E.G. [{products.brand: 'adidas', orderCount: <Sparkline />}]
    return [
      ...acc,
      {
        [parentDimension[0]]: parentDimension[1],
        [NESTED_DATA_KEY]: () => (
          <Sparkline
            height={75}
            data={nonPivotedData}
            fields={{
              measures: [{ name: NESTED_DATA_KEY }],
              dimensions: [],
            }}
          />
        ),
      },
    ]
  }, [])
}

建立函式的步驟如下：

  1. 對資料集進行縮減，從每個資料列的季度訂單資料中分離出品牌名稱。
  2. 更新每個資料列，納入維度和可代表表格中每個資料列值的呈現 React 元件。

步驟 5：將轉換後的資料插入 CustomVis

現在，請使用新的函式轉換資料，並將輸出結果指派給名為 nestedData 的新變數：


export const CustomVis =({
  fields,
  data,
  config,
  pivots,
}) => {
  const nestedData = nestSparklines(data)

  return (
    <Table
      fields={{
        measures: [{ name: NESTED_DATA_KEY, label: 'Orders Count By Quarter' }],
        dimensions: fields.dimensions,
        pivots: [],
      }}
      config={config}
      data={nestedData}
      pivots={pivots}
    />
  )
}

步驟 6：產生自訂圖表

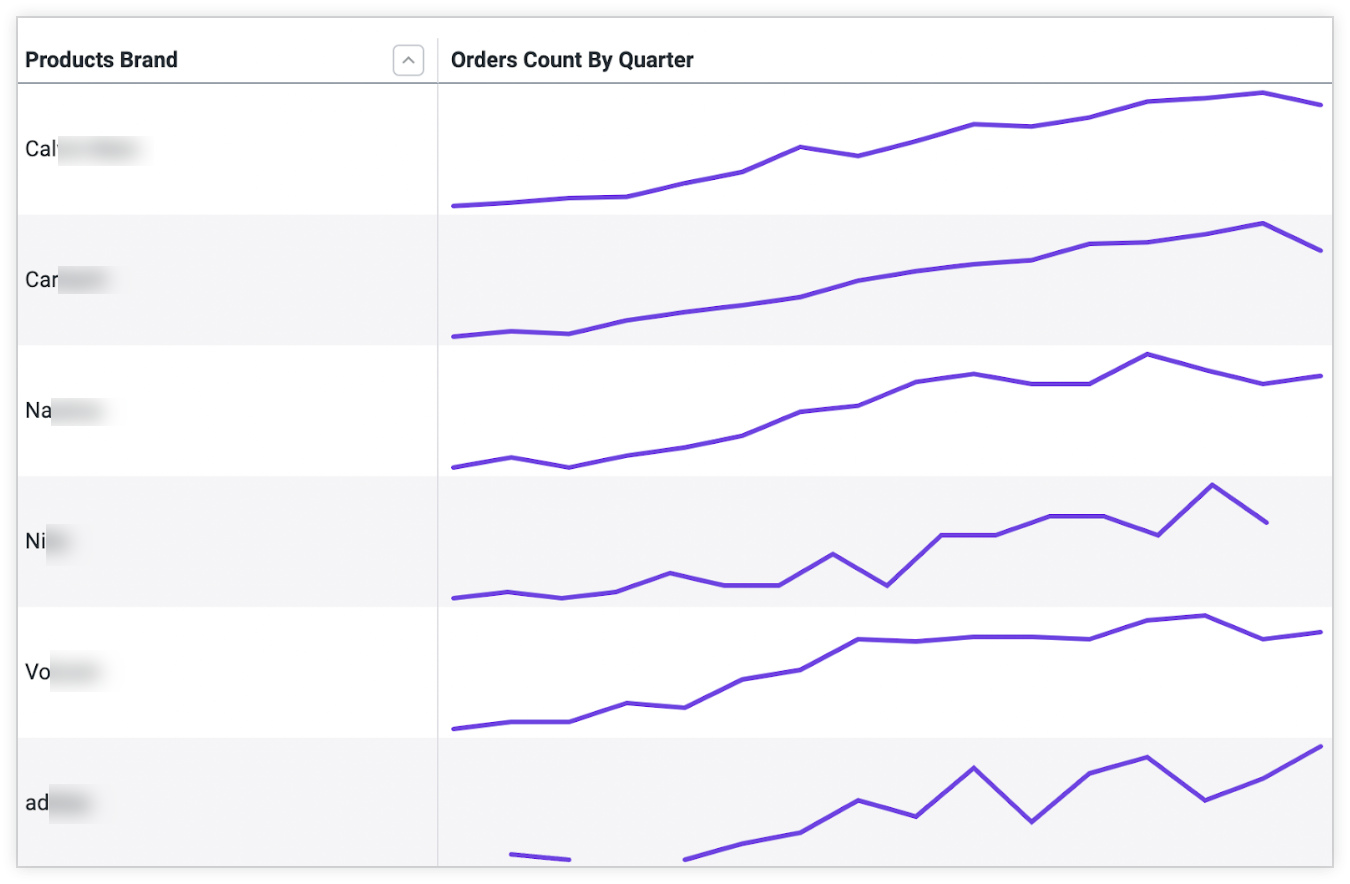

插入轉換後的資料並設定圖表後，視覺化效果會如下所示，表格中會顯示每列的個別微型圖表：

自訂視覺化報表會顯示表格，每個品牌對應一列，以及嵌入的線圖視覺化報表，顯示每列的季度訂單。

完整的轉譯這項示意圖所需程式碼如下：


import React, { useContext } from 'react'
import { ExtensionContext } from '@looker/extension-sdk-react'
import { DataProvider } from '@looker/components-data'
import { Query, Sparkline, Table } from '@looker/visualizations'

// we assign this value to a constant to ensure that fields and data
// objects remain in sync.
const NESTED_DATA_KEY = 'orderCount'
const ROW_HEIGHT = 75

const nestSparklines = data => {
  return data.reduce((acc, d) => {
    // the first entry is the dimension (brand name), and the rest of the rows are the
    // quarterly sales information we want to pass to the Sparkline.
    const [parentDimension, ...measurePairs] = Object.entries(d)

    // `nonPivotedData` represents a single data row.
    // e.g. [{entry: 1, orderCount: 10}, {entry: 2, orderCount: 15}, ...etc]
    const nonPivotedData = measurePairs.map(([_, value], i) => {
      return { entry: i, [NESTED_DATA_KEY]: value }
    })

    // now for each row in the table we render a Sparkline using the `nonPivotedData`
    // that we built.
    // E.G. [{products.brand: 'adidas', orderCount: <Sparkline />}]
    return [
      ...acc,
      {
        [parentDimension[0]]: parentDimension[1],
        [NESTED_DATA_KEY]: () => (
          <Sparkline
            height={ROW_HEIGHT}
            data={nonPivotedData}
            fields={{
              measures: [{ name: NESTED_DATA_KEY }],
              dimensions: [],
            }}
          />
        ),
      },
    ]
  }, [])
}

const CustomVis = ({ fields, data, pivots, config }) => {
  const nestedData = nestSparklines(data)

  return (
    <Table
      config={config}
      height={500}
      fields={{
        measures: [{ name: NESTED_DATA_KEY, label: 'Orders Count By Quarter' }],
        dimensions: fields.dimensions,
        pivots: [],
      }}
      data={nestedData}
      pivots={pivots}
      defaultRowHeight={ROW_HEIGHT}
    />
  )
}

export const MyReactApp = () => {
  const { core40SDK } = useContext(ExtensionContext)

  return (
    <DataProvider sdk={core40SDK}>
      <Query query='Uijcav7pCA4MZY2MompsPZ'>
        <CustomVis />
      </Query>
    </DataProvider>
  )
}

後續步驟
