探索圖表資料

本文說明如何探索圖表中顯示的資料。舉例來說，您可以標示特定時序資料，並在需要某個時間點的詳細資料時，變更圖表解析度。進行疑難排解時，您可能會想設定圖表，以便疊加先前時間間隔的資料，比較目前和過去的資料。

圖表在 Cloud Monitoring 的許多位置都會用到。舉例來說，資訊主頁包含圖表，而個別圖表會顯示在 Metrics Explorer 和設定快訊條件時的介面中。如要瞭解如何建立圖表，請參閱下列文件：

• 如要將圖表新增至自訂資訊主頁，請參閱「將圖表和表格新增至自訂資訊主頁」。
• 如要使用 Metrics Explorer 建立臨時圖表，請參閱「使用 Metrics Explorer 建立圖表」一文。

醒目顯示時間序列

您可以透過操控圖表或圖例來檢查個別時序。本節說明如何變更圖表顯示方式，讓一或多個時間序列醒目顯示，而其他時間序列則顯示為灰色。

標示單一時間序列

如要醒目顯示單一時間序列，請執行下列任一操作：

• 將游標放在特定時間點的圖表線條上。當您在圖表上移動指標時，每當指標觸碰到圖表線條，該線條就會醒目顯示。

• 按一下表格圖例對應列中的已選核取方塊，或點選圖表中的線條。選取特定行後，您可以移動游標，而選取範圍不會改變。

  • 如要醒目顯示圖表中的其他線條，請選取該線條。
  • 如要移除線條的醒目顯示，請在圖表的未使用區域中點選，或展開圖例，然後清除該線條的核取方塊。

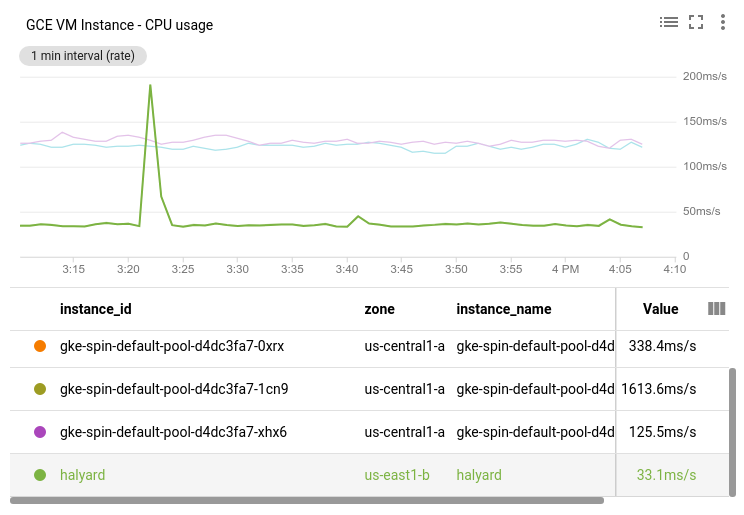

例如，在下列螢幕截圖中，已選取 halyard 時間序列：

醒目顯示多個時間序列

如要醒目顯示 line-A 和 line-B 之間的所有行，請選取 line-A，按下 Shift 鍵，然後選取 line-B。

如要選取多行，請執行下列任一操作：

• 按下 Control 或 Command，然後從圖表中選取感興趣的線條。
• 在圖例中，勾選所需線條的核取方塊。

如要選取多個時間序列，請在表格中點選對應的資料列，或是在選取所需時間序列時按下 Shift 鍵。

如要移除時間序列的醒目顯示，請在圖例中選取該序列的資料列。

如要移除所有醒目顯示，請按一下圖表中未使用的區域。

設定參考時間

如要在圖表上選取參考時間，請在參考時間設定圖釘。將游標放在沿著 X 軸的數字上，圖表上就會顯示未設定的圖釘。未設定的圖釘會顯示為淡色線條，底部有橢圓形，顯示時間和圖釘符號。

設定固定位置後，系統會執行下列操作：

• 圖表上會顯示一條藍線，底部有橢圓形圖案。底層會顯示參考時間和 close「Dismiss」按鈕。如要移除固定項目，請按一下「關閉」。
• 圖例欄位「值」會顯示時間序列在參考時間點的值。
• 當圖表位於資訊主頁時，系統會在資訊主頁的每個圖表上設定固定資料夾。

您只能在圖表上設定一個圖釘，並且可以選擇在目前時間或特定時間設定圖釘：

• 如要在目前時間設定圖釘，請按一下圖表圖例標題中的「值」。

• 如要在特定時間設定圖釘，請在該時間點沿著 X 軸放置指標，然後按一下橢圓形圖示。

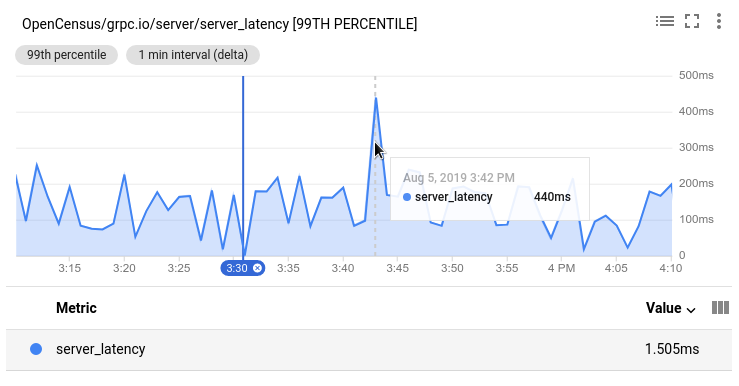

舉例來說，下方螢幕截圖顯示的圖表有下午 3 點 30 分的位置圖釘，以及下午 3 點 42 分的指標。工具提示會顯示與指標位置相對應的時間戳記。工具提示會顯示 440 毫秒，這是下午 3 點 42 分時的時間序列 server_latency 值。圖例顯示 1.505 毫秒，這是下午 3 點 30 分時間序列 server_latency 的值：

變更圖表解析度

您可以透過多種方式變更圖表的解析度。如要瞭解如何變更資訊主頁上所有圖表的解析度，請參閱「設定顯示期間」。

展開特定時間間隔

如要放大特定時間間隔內的圖表，請按照下列步驟操作：

1. 將游標放在圖表區域中，在您要查看詳細資料的時間間隔一端。

2. 將游標水平拖曳至間隔的另一端。拖曳動作會在兩個時間選取器之間建立模糊區域。

   放開指標按鈕後，系統會使用所選 X 軸值範圍重新繪製圖表。系統會根據您選取的時段內的值，自動調整「Y」軸範圍。

3. 選用：變更圖表的垂直解析度。

當您為資訊主頁上的任何圖表選取時間範圍時，資訊主頁會停用自動重新整理功能，並在資訊主頁工具列上顯示 sync_disabled 按鈕，以表示這項行為。如要啟用自動重新整理功能，請按一下「sync_disabled」sync_disabled按鈕。

擴大某個時間點的時間解析度

如要放大特定時間點附近的圖表，請按照下列步驟操作：

1. 將游標放在圖表區域中，並在您要查看詳細資料的時間點上點選。
2. 如要展開或收合時間軸，請按下 Control 或 Command，然後在觸控板指標上使用雙指，或在指標上使用捲動輪。

變更時間範圍

如要變更顯示的時間範圍，請按照下列步驟操作：

1. 將游標放在圖表區域中，並在所需時間間隔的時間點上放大檢視。
2. 如要顯示較早或較晚的資料，請按下 Control 或 Command，然後選取並拖曳游標。

擴大垂直解析度

如要放大值間隔，請按照下列步驟操作：

1. 將游標放在圖表區域中，位於您要查看詳細資料的值範圍一端。

2. 將游標垂直拖曳至要建立的範圍的另一端。拖曳動作會在「Y」軸上的兩個值之間建立模糊區域。

   放開指標按鈕後，系統就會使用您選取的「Y」軸範圍重新繪製圖表。

3. 選用：變更圖表的水平解析度。

當您為資訊主頁上的任何圖表選取時間範圍時，資訊主頁會停用自動重新整理功能，並在資訊主頁工具列上顯示 sync_disabled 按鈕，以表示這項行為。如要啟用自動重新整理功能，請按一下「sync_disabled」sync_disabled按鈕。

重設解析度

如要將圖表重設為原始狀態，請按一下圖表工具列上的 youtube_searched_for「Reset zoom」。重設會套用至資訊主頁上的所有圖表。

您也可以按一下資訊主頁工具列中的 zoom_out「Reset zoom」。

設定顯示期間

圖表可以顯示一段時間的資料，通常從 1 小時到 6 週。

您也可以在資訊主頁的資訊主頁工具列上指定自訂顯示期間。這段顯示期間適用於資訊主頁上的所有圖表。您也可以設定區隔圖表的顯示期間，例如 Metrics Explorer 中的區隔圖表的顯示期間。

變更圖表上的時間範圍會變更顯示資料的範圍，這可能會重新校正時間序列。如需概念資訊，請參閱「對齊：系列內規則化」。

如要變更顯示的時間範圍，請使用時間範圍選取器。

如為新專案，部分範圍可能無法取得資料。

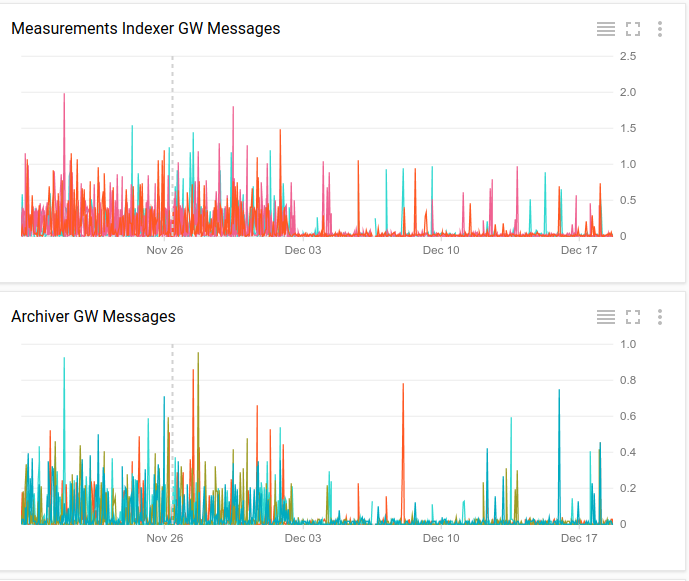

下列螢幕擷取畫面顯示了資訊主頁的兩個圖表。資訊主頁上的圖表會共用 X 軸上的顯示期間。

選取動態或靜態資料

圖表會顯示某一時間範圍內的資料。根據預設，這個視窗會持續前進，且「現在」一律會位於圖表的右側邊緣。時間選項會決定回溯期，例如 1 小時。圖表上的資料是動態的，新資料產生時，就會顯示在「現在」位置。根據預設，系統會啟用這項行為。

您可以關閉自動重新整理功能，防止時間範圍變更。這個靜態選項可用於研究過去的事件。如果關閉「自動重新整理」，按鈕會變暗並顯示「關閉」。

資訊主頁提供單一「自動重新整理」按鈕，可套用資訊主頁上的所有圖表。在「Metrics Explorer」頁面上建構圖表時，系統一律會開啟自動重新整理功能。

顯示離群值

排序符合查詢的時間序列，然後限制圖表中顯示的時間序列數量，即可繪製異常線，而非高度代表性的線。限制圖表中線條的數量，也有助於確保個別圖表既能回應，也能讓人理解。您可以使用折線圖、堆疊長條圖、堆疊面積圖和熱圖小工具，限制顯示資料時顯示的時間序列數量。

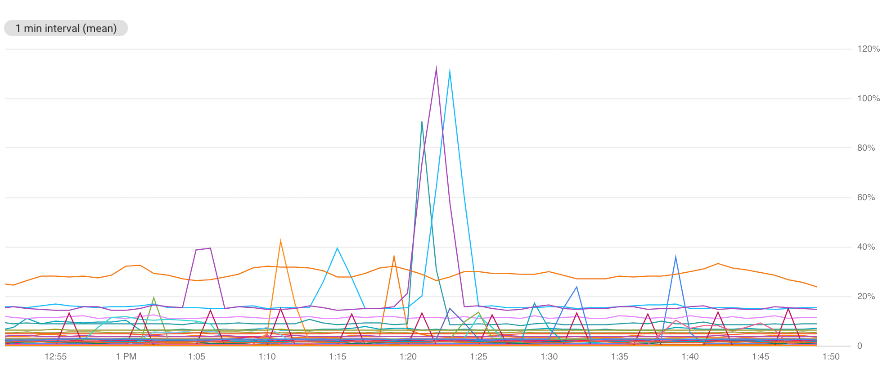

例如，下圖顯示的是彩色模式中的圖表。

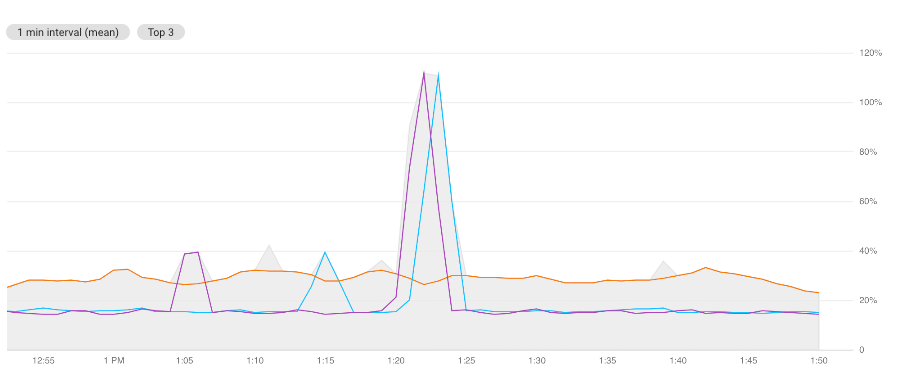

這個圖表包含許多資料列，難以解讀。如要限制圖表只顯示前三列，並依平均值排序，請使用「排序與限制」欄位。圖表上的小註解會說明顯示條件。背景 (以灰色顯示) 是所有時間序列資料的輪廓。您無法停用灰色內容。

比較目前和過去的資料

您可以使用「與過去比較」選項，指定小時、天或週，選取過去的時間範圍。然後，來自該時間範圍的資料會以虛線的方式疊加到折線圖上的目前資料。圖例也會顯示過去與現在的值。

與過去比較功能僅適用於折線圖。

疊加到圖表上的資料顯示期間與圖表的顯示期間相同，但來自過去的指定時間。舉例來說，假設您要建立一張顯示上午 10 點到 11 點資料的圖表。如果您將 2 週前的資料指定為「過去的資料」，就會看到在兩週前某天上午 10 點至 11 點之間收集到的資料。

如果在指定期間內沒有可用的資料，圖表就不會有所變更。

下列螢幕擷取畫面顯示了含與不含 2 星期前資料的相同圖表。

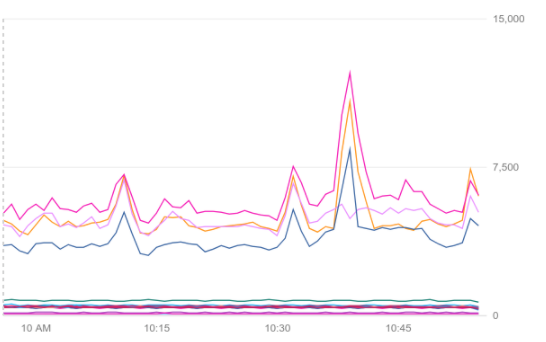

沒有過去資料：

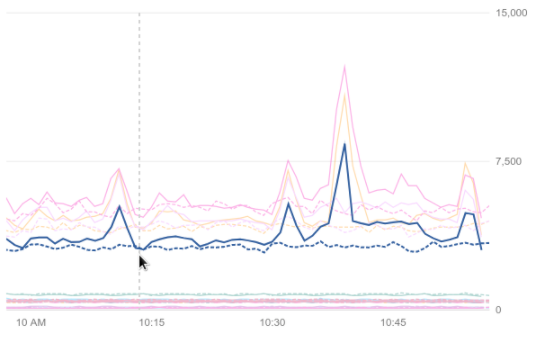

含過去資料，並醒目顯示一個時間序列：

設定熱圖圖表選項

熱圖圖表會顯示分布值指標。本節說明如何修改這些圖表的顯示方式，以便顯示百分位數和範例。您可以使用示例將任意資料與指標資料建立關聯。您可以使用這些資料附加非公制單位資料至測量資料。範例的用途之一，是將追蹤資料與指標資料建立關聯。當 Monitoring 顯示指標資料時，如果有範例，圖表就會加上註解。這些註解可讓您連結指標和追蹤記錄資料。詳情請參閱「使用範例來比對指標和追蹤記錄」。

在熱圖圖表上顯示百分位數參考線

如要在熱圖圖表上隱藏或顯示第 50、95 和 99 個百分位數線條的疊加圖層，請按一下圖表工具列中的 「百分位數線條」。根據預設，系統會顯示百分位數參考線。

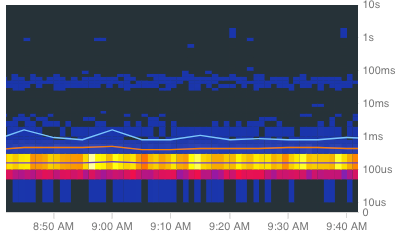

下圖顯示含有百分比線的圖表：

在熱圖圖表中只顯示百分位數參考線

如要隱藏或顯示熱圖圖表，請按一下圖表工具列中的 「熱圖」。

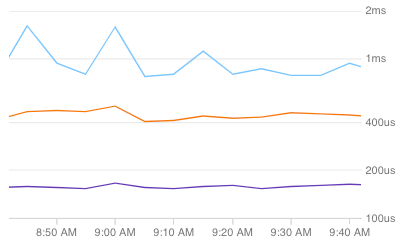

下圖顯示顯示百分比線但隱藏熱力圖時的圖表：

在熱圖圖表上顯示範例

如要隱藏或顯示資訊主頁上的熱圖圖表 Cloud Trace 範例，請按一下圖表工具列中的 「Trace 範例」。並非所有項目都會提供範例。

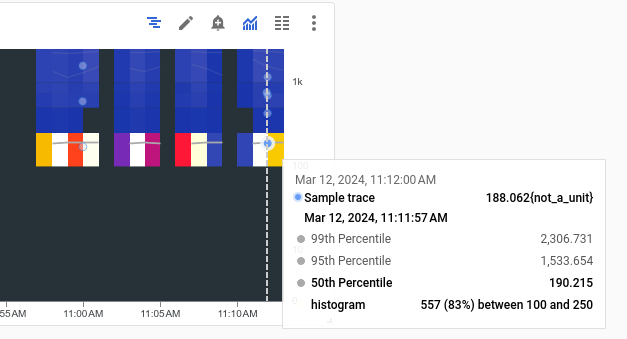

下列螢幕截圖顯示熱圖的一部分，每個淺藍色圓圈都對應至一個追蹤記錄範例：

先前的熱圖是透過執行 Java 檢測範例產生。這個範例使用 OpenTelemetry (開放原始碼追蹤套件) 檢測 Java 應用程式。

如要查看特定範例的詳細資料，請選取該範例。顯示的詳細資料包括顯示追蹤記錄時距的圖表。詳情請參閱「尋找及探索追蹤記錄」。

顯示圖表設定

顯示圖表圖例

詳情請參閱「顯示和隱藏圖例」。

後續步驟

• 如要篩選資訊主頁上的小工具，請按照下列步驟操作：

  • 新增臨時篩選器。
  • 新增永久篩選器。

• 如要使用Google Cloud 主控台設定圖表的視覺顯示方式，請參閱「設定圖表顯示選項」。

• 如要使用Google Cloud 主控台設定圖表圖例，請參閱「設定圖例」。

• 如需 Cloud Monitoring 指標的介紹，請參閱「指標、時間序列和資源」一文。

• 如要建立您自己的指標，請參閱「使用者定義指標」和「記錄指標」。
