圖表 SQL 查詢結果

本文件說明如何繪製 Log Analytics 查詢結果，協助您找出記錄檔資料中的模式和趨勢。您可以使用 SQL 查詢，透過 Log Analytics 搜尋及匯總記錄檔，產生實用的洞察資訊。

執行查詢後，您可以查看查詢結果表格或將查詢結果轉換為圖表，並將查詢和圖表化結果儲存到資訊主頁。舉例來說，如要查看記錄產生的嚴重性類型，請建立圖表，顯示過去 12 小時內產生的記錄數量，並依 severity 細分記錄。下圖顯示資料點細分為不同嚴重性類型：

事前準備

本節說明您必須完成的步驟，才能使用 Log Analytics。

設定記錄檔 bucket

確認記錄檔值區已升級，可使用 Log Analytics：

1. 在 Google Cloud 控制台中，前往「Logs Storage」(記錄檔儲存空間) 頁面：

   前往「Logs Storage」(記錄檔儲存空間)

   如果您是使用搜尋列尋找這個頁面，請選取子標題為「Logging」的結果。

2. 針對每個含有您要查詢的記錄檢視畫面的記錄值區，請確認「可用 Log Analytics」欄顯示「開啟」。如果畫面顯示「Upgrade」，請按一下「Upgrade」，然後完成對話方塊。

設定 IAM 角色和權限

本節說明使用 Log Analytics 所需的 IAM 角色或權限：

• 如要取得使用 Log Analytics 和查詢記錄檔檢視畫面所需的權限，請要求管理員為您授予專案的下列 IAM 角色：

  • 如要查詢 _Required 和 _Default 記錄檔值區： 記錄檢視器 (roles/logging.viewer)
  • 如要查詢專案中的所有記錄檢視畫面： 記錄檢視存取器 (roles/logging.viewAccessor)

  您可以將特定記錄檢視畫面限制給特定使用者，方法是將 IAM 條件新增至專案層級的記錄檢視畫面存取者角色授權，或是將 IAM 繫結新增至記錄檢視畫面的政策檔案。詳情請參閱「控管對記錄檢視畫面的存取權」。

  這些權限與您在「Logs Explorer」頁面上查看記錄項目時所需的權限相同。如要瞭解需要其他角色才能查詢使用者定義值區的檢視畫面，或查詢 _Default 記錄值區的 _AllLogs 檢視畫面，請參閱「Cloud Logging 角色」。

• 如要取得查詢 Analytics 檢視畫面所需的權限，請要求管理員為您授予專案的 Observability Analytics 使用者 (roles/observability.analyticsUser) IAM 角色。

• 如要取得建立圖表所需的權限，請要求管理員為您授予專案的 Monitoring 編輯者 (roles/monitoring.editor) IAM 角色。

選取要繪製圖表的資料

如要設定圖表要顯示的資料，請使用 SQL 建構查詢。選取「圖表」分頁後，圖表會顯示查詢結果。執行查詢並產生圖表後，您可以變更圖表類型並選取資料欄，以自訂圖表設定，查看不同的資料。

如要將查詢結果以圖表形式查看，請按照下列步驟執行查詢：

1. 在 Google Cloud 控制台中，前往「Log Analytics」(記錄檔分析) 頁面：

   前往「Log Analytics」(記錄檔分析)

   如果您是使用搜尋列尋找這個頁面，請選取子標題為「Logging」的結果。

2. 在「查詢」窗格中輸入查詢，然後點選「執行」。

3. 查詢完成後，請在「結果」分頁中選取查詢結果的檢視方式：

   • 表格：僅限表格格式。

   • 圖表：僅限圖表格式

   • 兩者皆有：圖表和表格格式。

     選取查詢結果的查看方式後，您可以為所選視覺化項目設定任何欄位，然後將查詢和結果儲存到自訂資訊主頁。選取「表格」選項後，系統會以表格格式儲存資料。否則，格式為圖表。

     針對圖表，視覺化選項可讓您選取圖表類型，以及要繪製的資料列和資料欄。如要進一步瞭解圖表設定，請參閱「自訂圖表設定」。

自訂圖表設定

您可以變更圖表類型、選取要納入圖表的維度和評估指標，以及套用細目資料，來自訂圖表設定。維度用於分組或分類資料列，也是 X 軸值。「評估」或 Y 軸值，是根據 Y 軸繪製的資料序列。

變更圖表類型

您可以根據所選列和欄的類型 (做為維度和指標)，以及您希望如何呈現資料，從下列圖表類型中選擇。

• 長條圖 (預設)：長條圖會在兩個軸上繪製資料。如果圖表使用類別或字串做為維度，您可以將長條圖的圖表設定設為水平或垂直，這樣維度和測量軸就會互換。

• 折線圖：折線圖可用來顯示資料隨時間的變化。使用折線圖時，每個時間序列都會以不同的線條顯示，對應您選取的指標。

  如果 X 軸是時間軸，則每個資料點都會置於時間間隔的開頭。每個資料點都會透過線性內插連接。

• 堆疊面積圖：面積圖是以折線圖為基礎，每條折線下方的區域都會著色。在面積圖中，資料系列會以堆疊方式顯示。舉例來說，如果您有兩個相同的序列，這些序列會在折線圖中重疊，但在面積圖中會堆疊陰影區域。

• 圓餅圖或圓形圖：圓餅圖會使用圓圈代表整個資料集，圓圈內的扇形則代表資料集中的類別，藉此顯示資料集中的類別與整個資料集的關係。楔形的大小表示該類別占總值的比重 (通常以百分比表示)。

• 表格：表格會顯示查詢結果中的每個資料列。資料表中的資料欄由 SELECT 子句定義。如果您打算在資訊主頁上以表格形式顯示資料，請使用 LIMIT 子句，限制結果中的列數量少於幾百個。

• 量測儀或評量表：量測儀和評量表會根據該值與一組閾值的比較結果，提供最新值和綠色、琥珀色或紅色的指標。與只顯示最近值資訊的儀表不同，分數卡還可納入過去值的資訊。

  只有在查詢結果至少包含一列，且該列包含含有時間戳記的欄和含有數值資料的欄時，儀表和分數卡才能顯示查詢結果。查詢結果可包含多個資料列和兩個以上的欄。

  如要將時間為依據的匯總作業納入查詢，請執行下列操作：

  • 設定查詢，以便匯總特定時間間隔內的資料、依時間戳記遞減排序結果，以及限制結果中的資料列數。您可以使用 LIMIT 子句或時間範圍選取器，限制查詢結果中的資料列數量。

    舉例來說，下列查詢會查詢記錄檢視畫面，並按小時匯總資料、套用限制並排序結果：

    SELECT TIMESTAMP_TRUNC(timestamp, HOUR) AS hour, severity, COUNT(*) AS count
    FROM `TABLE_NAME_OF_LOG_VIEW`
    WHERE severity IS NOT NULL AND severity = "DEFAULT"
    GROUP BY hour,severity
    ORDER BY hour DESC
    LIMIT 10


  • 將「維度」設為與回報時間單位的欄一致。舉例來說，如果查詢會以一小時為單位匯總資料，並建立名為 hour 的資料欄，請將「維度」選單設為 hour。

  • 由於查詢已指定匯總間隔，請選取「停用間隔」。在這個範例中，這個間隔為一小時。

  • 將「評估」設為數值欄，並將函式設為「無」。

  如果您想讓 Log Analytics 為您執行以時間為依據的匯總作業，請執行下列操作：

  • 設定時間範圍選取器，這會影響查詢結果中的資料列數量。
  • 將「維度」設為與回報時間單位的欄一致。舉例來說，您可以將這個選單設為 timestamp。
  • 將「Interval」選單設為匯總時間間隔，以便指定時間間隔。例如，將這個欄位的值設為 1 hour。請勿選取「自動間隔」。
  • 將「度量」設為數值欄，然後選取「加總」等函式。

變更維度和測量指標

您可以選取維度和測量結果欄位，選擇要繪製的資料列和資料欄。

• 維度

  維度必須是時間戳記、數字或字串欄。根據預設，維度會設為結構定義中第一個以時間戳記為準的資料欄。如果查詢中沒有時間戳記，系統會選取第一個字串欄做為維度。您也可以在「圖表顯示」面板中自訂維度。選取時間戳記欄做為維度時，圖表會顯示資料隨時間變化的情形。選取字串資料欄做為長條圖的維度時，您可以依遞增或遞減方式排序資料，以便依字典順序排序維度。您也可以保留「預設」排序順序，系統會根據對應計量的值以遞減順序排序維度。

  根據預設，系統會自動設定時間戳記的間隔，但您也可以選取自訂間隔。自動間隔會根據時間範圍選擇器變更值，以維持相似大小的群組。

  您也可以停用間隔，這樣一來，您就能在查詢中指定自己的匯總和時間範圍，以便進行更複雜的分析。停用間隔後，測量指標的匯總函式會設為 none。停用維度間隔時，只能使用數值測量指標。

• 測量

  您可以在「圖表顯示」面板中選取多個指標。選取評估指標時，您必須一併選取要對其分組值執行的匯總函式，例如 count、sum、average 和 percentile-99。舉例來說，count-distinct 會傳回指定資料欄中的不重複值數量。

  如果您為維度選取「停用間隔」核取方塊，none匯總函式選項就會顯示。如果維度是字串值，系統不會顯示「停用間隔」核取方塊。不過，將測量指標的匯總函式設為 none 也會停用間隔。

新增明細

如要根據另一個資料欄將單一資料序列分割為多個資料序列，請新增細目。

選取細目資料時，請選擇包含少量短而有意義的標籤的資料欄，例如 region_name，而非可能包含大量字串或長字串的欄位，例如 textPayload。

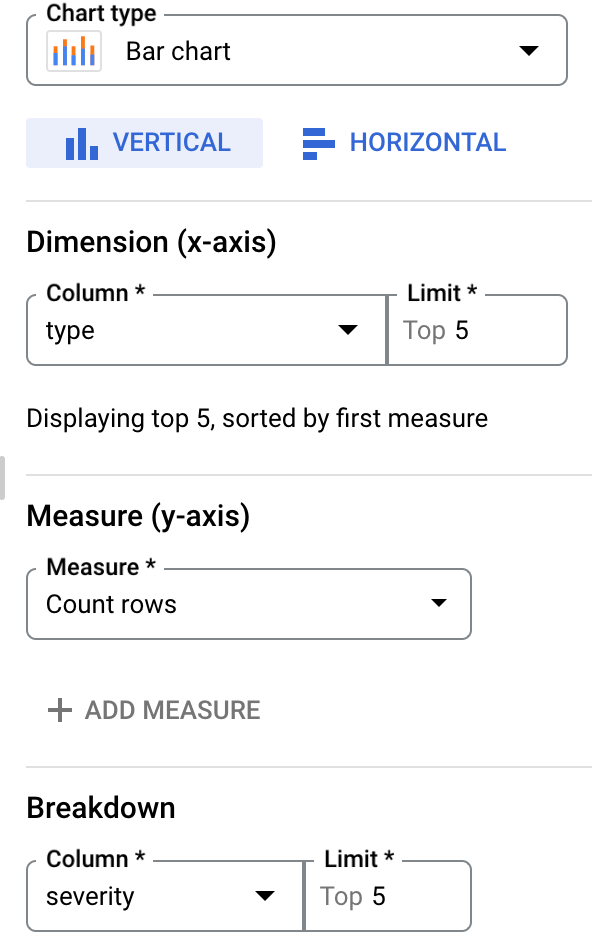

例如，請參閱下列圖表設定，其中「維度」欄位設為「類型」、「測量指標」欄位設為「列數」，而「細目」欄位設為「嚴重程度」：

以下圖表為新增細目資料的圖表範例：

在先前的螢幕截圖中，您會看到堆疊資料序列，其中資源類型 k8s_container 會分割為不同的 severity 類型。這可讓您瞭解特定資源產生的各嚴重性類型記錄數量。

將圖表儲存至自訂資訊主頁

從查詢產生圖表後，您可以將圖表儲存到自訂資訊主頁。您可以使用各種小工具類型，透過自訂儀表板顯示及整理對您有用的資訊。這些資訊主頁也讓您定義變數，也就是資訊主頁層級篩選器，只套用至特定小工具。如要將變數套用至小工具，您必須修改查詢。詳情請參閱「將變數套用至小工具」。

舉例來說，您可以建立資訊主頁，提供 Cloud Storage 值區用量的詳細資料：

如要將圖表儲存至資訊主頁，請按照下列步驟操作：

1. 在 Google Cloud 控制台中，前往「Log Analytics」(記錄檔分析) 頁面：

   前往「Log Analytics」(記錄檔分析)

   如果您是使用搜尋列尋找這個頁面，請選取子標題為「Logging」的結果。

2. 執行查詢以產生圖表，然後按一下「圖表」分頁中的 「儲存圖表」。

3. 在「Save to dashboard」對話方塊中，輸入圖表的標題，然後選取要儲存圖表的資訊主頁。

4. 選用步驟：如要查看自訂資訊主頁，請在彈出式訊息中按一下「查看資訊主頁」。

如要查看包含 SQL 查詢產生圖表的自訂資訊主頁清單，請按一下「儲存圖表」按鈕，然後點選 arrow_drop_down「選單」。

編輯儲存至自訂資訊主頁的圖表

您可以在圖表儲存至資訊主頁後進行修改。詳情請參閱「修改小工具的設定」。在「Configure widget」對話方塊中，您可以執行下列操作：

• 變更查詢的資料。
• 編輯用於產生圖表的查詢。
• 自訂圖表設定，以便以圖形呈現不同的資料。

限制

• 如果 Google Cloud 專案位於使用 Assured Workloads 的資料夾中，則您產生的圖表無法顯示在自訂資訊主頁上。

• 資訊主頁層級篩選器不適用於透過 SQL 查詢產生的圖表。

查詢範例

本節提供可用於繪製查詢結果的 SQL 查詢範例。如要從記錄中獲得更多實用的洞察資料，請自訂圖表設定。如要使用查詢範例，請執行下列操作：

1. 在 Google Cloud 控制台中，前往「Log Analytics」(記錄檔分析) 頁面：

   前往「Log Analytics」(記錄檔分析)

   如果您是使用搜尋列尋找這個頁面，請選取子標題為「Logging」的結果。

2. 找出要查詢的記錄檢視畫面的資料表名稱。

   如要找出這個名稱，請前往「記錄檢視畫面」清單，找出記錄檢視畫面，然後選取「查詢」。「查詢」窗格會填入預設查詢，其中包含要查詢的記錄檢視畫面資料表名稱。資料表名稱的格式為 project_ID.region.bucket_ID.view_ID。

   如要進一步瞭解如何存取預設查詢，請參閱「查詢記錄檢視畫面」。

3. 將 TABLE_NAME_OF_LOG_VIEW 替換為您要查詢的記錄檢視畫面的資料表名稱，然後複製查詢。

4. 在「Query」窗格中貼上查詢，然後點選「Run query」。

依據位置和嚴重性繪製記錄項目圖表

以下查詢會選取 location 和 severity，並將位置轉換為字串：

SELECT
  CAST(JSON_VALUE(resource.labels.location) AS STRING) AS location,
  severity,
FROM
  `TABLE_NAME_OF_LOG_VIEW`

範例圖表和圖表設定如下所示：

在先前的螢幕截圖中，圖表設定包含下列圖表設定：

• 圖表類型：長條圖 (橫式)
• 維度：location，上限為 10
• 評估：計算資料列
• 細目：severity，上限為五項

繪製 BigQuery 資料存取稽核記錄

以下查詢會篩選 BigQuery data_access 稽核記錄，並選取特定欄位，例如 user_email、ip、auth_permission 和 job_execution_project。舉例來說，您可以建立圖表，以視覺化方式呈現每位主要使用者 BigQuery API 使用頻率隨時間變化情形。

SELECT
  timestamp,
  proto_payload.audit_log.authentication_info.principal_email as user_email,
  proto_payload.audit_log.request_metadata.caller_ip as ip,
  auth.permission as auth_permission,
  auth.granted as auth_granted,
  JSON_VALUE(data_access.resource.labels.project_id) AS job_execution_project,
  SPLIT(proto_payload.audit_log.resource_name, '/')[SAFE_OFFSET(1)] AS referenced_project,
  SPLIT(proto_payload.audit_log.resource_name, '/')[SAFE_OFFSET(3)] AS referenced_dataset,
  SPLIT(proto_payload.audit_log.resource_name, '/')[SAFE_OFFSET(5)] AS referenced_table
FROM `TABLE_NAME_OF_LOG_VIEW` as data_access,
  UNNEST(proto_payload.audit_log.authorization_info) AS auth
WHERE
  log_id="cloudaudit.googleapis.com/data_access"
  AND data_access.resource.type = 'bigquery_dataset'

範例圖表和圖表設定如下所示：

在上一個螢幕截圖中，圖表設定包含下列圖表設定：

• 圖表類型：垂直長條圖
• 維度：user_email，上限為五個
• 評估：計算資料列
• 細目：auth_permission，最多五個

限制

• 所選欄至少應包含一個非空值的資料列。

• 如果您儲存查詢並自訂圖表設定，系統就不會儲存自訂圖表設定。

• 如果查詢已包含匯總，則系統會自動套用其他匯總，因此產生的圖表可能會有所不同。

• 您必須將 JSON 路徑轉換為字串和數字，才能繪製圖表。

後續步驟

• 如需瞭解 Log Analytics 的總體概念，請參閱「查詢及分析記錄檔總覽」。

• 如需查詢範例，請參閱「SQL 查詢範例」。

• 如要瞭解如何使用記錄檔分析功能查看稽核記錄，請參閱「使用 SQL 查詢取得安全性深入分析資訊」一文。
