Apigee 與南向 PSC 目標的連線問題

您正在查看 Apigee 和 Apigee Hybrid 說明文件。
這個主題沒有對應的 Apigee Edge 說明文件。

問題

Apigee 與 Private Service Connect (PSC) 連線的南向目標服務之間的網路連線問題。

錯誤訊息

如果 Apigee 與目標服務之間發生網路連線問題或 TCP 逾時，系統會顯示 503 錯誤回應，並在您建立偵錯工作階段時顯示類似下方的錯誤。

{"fault":{"faultstring":"The Service is temporarily unavailable","detail":{"errorcode":"messaging.adaptors.http.flow.ServiceUnavailable","reason":"TARGET_CONNECT_TIMEOUT"}}}

可能的原因

原因 說明
服務附件和 Apigee 執行個體位於不同區域 Apigee 執行個體區域和服務附件區域不同。
目標專案中缺少 PSC 子網路的輸入防火牆規則 在目標專案中，請確認有輸入防火牆規則，以便允許 PSC 子網路範圍的 IP 位址和通訊埠。
目標專案中的服務附件設定有誤 驗證目標專案中的服務附件。
Apigee 中端點連結的狀態不正確 在 Apigee 上驗證端點附件。
在 TargetEndpoint 和 ILB 中設定的通訊埠不符 請確認 API 代理程式中的 TargetEndpoint 使用與目標專案中內部負載平衡器 (ILB) 公開的相同通訊埠。

原因：服務附件和 Apigee 執行個體位於不同區域

診斷

  1. 請使用下列任一方法查看 Apigee 執行個體區域：

    1. 使用傳統版 Apigee UI：
      1. 登入 Apigee UI。
      2. 依序點選「管理」>「執行個體」。
      3. 按一下執行個體。

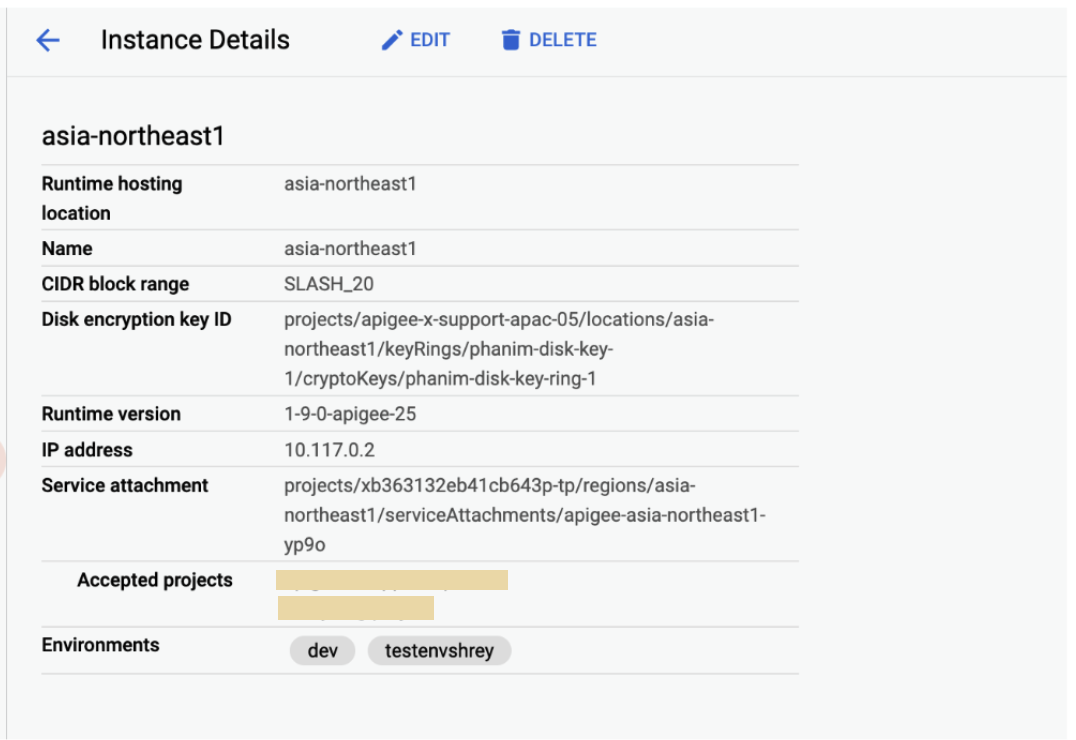

      4. 在「Instance details」窗格中，查看「Runtime hosting location」。
    2. 在 Google Cloud 控制台中使用 Apigee UI：

      1. 前往 Google Cloud 控制台的「Apigee Instances」頁面。

        前往 Apigee 執行個體

      2. 按一下執行個體。
      3. 在「Instance details」窗格中，查看「Runtime hosting location」。
    3. 使用 API 呼叫：
      curl -H "Authorization: Bearer $(gcloud auth print-access-token)" "https://apigee.googleapis.com/v1/organizations/ORG_NAME/instances"

      其中 ORG_NAME 是機構名稱。例如：example-apigee-support。

      系統會傳回類似以下的內容。執行階段代管位置是指下方 location 顯示的值。例如：asia-northeast1。

      "instances": [
  {
    "name": "asia-northeast1",
    "location": "asia-northeast1",
    "host": "10.117.0.2",
    "port": "443",
    "createdAt": "1628150049760",
    "lastModifiedAt": "1682139265367",
    "diskEncryptionKeyName": "projects/apigee-x-support-apac-05/locations/asia-northeast1/keyRings/phanim-disk-key-1/cryptoKeys/phanim-disk-key-ring-1",
    "state": "ACTIVE",
    "peeringCidrRange": "SLASH_20",
    "runtimeVersion": "1-9-0-apigee-25",
    "consumerAcceptList": [
      "example-apigee-support",
      "example-neg-project"
    ],
    "serviceAttachment": "projects/xb363132eb41cb643p-tp/regions/asia-northeast1/serviceAttachments/apigee-asia-northeast1-yp9o"
  }
  2. 使用 API 呼叫檢查「Endpoint attachment」區域：
    curl -H "Authorization: Bearer $(gcloud auth print-access-token)" "https://apigee.googleapis.com/v1/organizations/ORG_NAME/endpointAttachments/ENDPOINT_ATTACHMENT_NAME"

    其中：

    • ORG_NAME 是機構名稱。例如：example-apigee-support。
    • ENDPOINT_ATTACHMENT_NAME 是端點附件的名稱。例如：example-ea。

    系統會傳回類似以下的內容。端點附件區域是指下方 location 顯示的值。例如：asia-northeast1。

    {
  "name": "organizations/example-apigee-support/endpointAttachments/example-ea",
  "location": "asia-northeast1",
  "host": "7.0.4.2",
  "state": "ACTIVE",
  "connectionState": "ACCEPTED",
  "serviceAttachment": "projects/target-project/regions/asia-northeast1/serviceAttachments/gkebackend"
}
  3. 使用 Cloud 控制台查看服務附件的區域：

    1. 前往 Google Cloud 控制台的「Private Service Connect」 頁面。

      前往 Private Service Connect

    2. 查看位置的「區域」 欄。

解決方法

請確認 Apigee 例項、端點連結和服務連結區域相同。例如：asia-northeast1。

如 限制所述，系統不支援全球存取權。也就是說，服務附件和端點附件必須位於相同的區域。舉例來說，如果您的 Apigee 執行個體位於 us-west1 區域，您就無法將位於 us-east2 或其他區域的服務連結至該執行個體。

如果區域不同，就會出現 Apigee 與目標服務之間的連線問題。

原因：目標專案中缺少 PSC 子網路的輸入防火牆規則

診斷

在目標專案中檢查防火牆規則，確認是否允許 PSC 子網路範圍的 IP 位址連線至目標服務：

  1. 在 Google Cloud 控制台中，前往「Firewall」頁面。

    前往「Firewall」(防火牆)

  2. 在「VPC 防火牆規則」窗格中，確認是否有下列範例中的規則：
    • 方向：Ingress
    • 相符時執行的動作：允許
    • 來源篩選器：IPv4/IPv6 範圍
    • IP 範圍：PSC 子網路 (ipCidrRange) 的 IP 位址範圍，您可以使用下列 gcloud 指令來取得 PSC 子網路：
      gcloud compute networks subnets describe PSC_SUBNET_NAME --region=REGION

      其中：

      • PSC_SUBNET_NAME 是 PCS 子網路名稱。例如：pscsub。
      • REGION 是位置。例如：asia-northeast1。

      系統會傳回類似以下的內容：

      creationTimestamp: '2023-04-19T03:33:29.371-07:00'
fingerprint: 1JPKY66teTg=
gatewayAddress: 10.10.0.1
id: '5645967773396008342'
ipCidrRange: 10.10.0.0/24
kind: compute#subnetwork
name: pscsub
network: https://www.googleapis.com/compute/v1/projects/target-project/global/networks/default
privateIpGoogleAccess: false
privateIpv6GoogleAccess: DISABLE_GOOGLE_ACCESS
purpose: PRIVATE_SERVICE_CONNECT
....
    • 通訊協定和通訊埠：這些項目應根據目標服務設定列出。

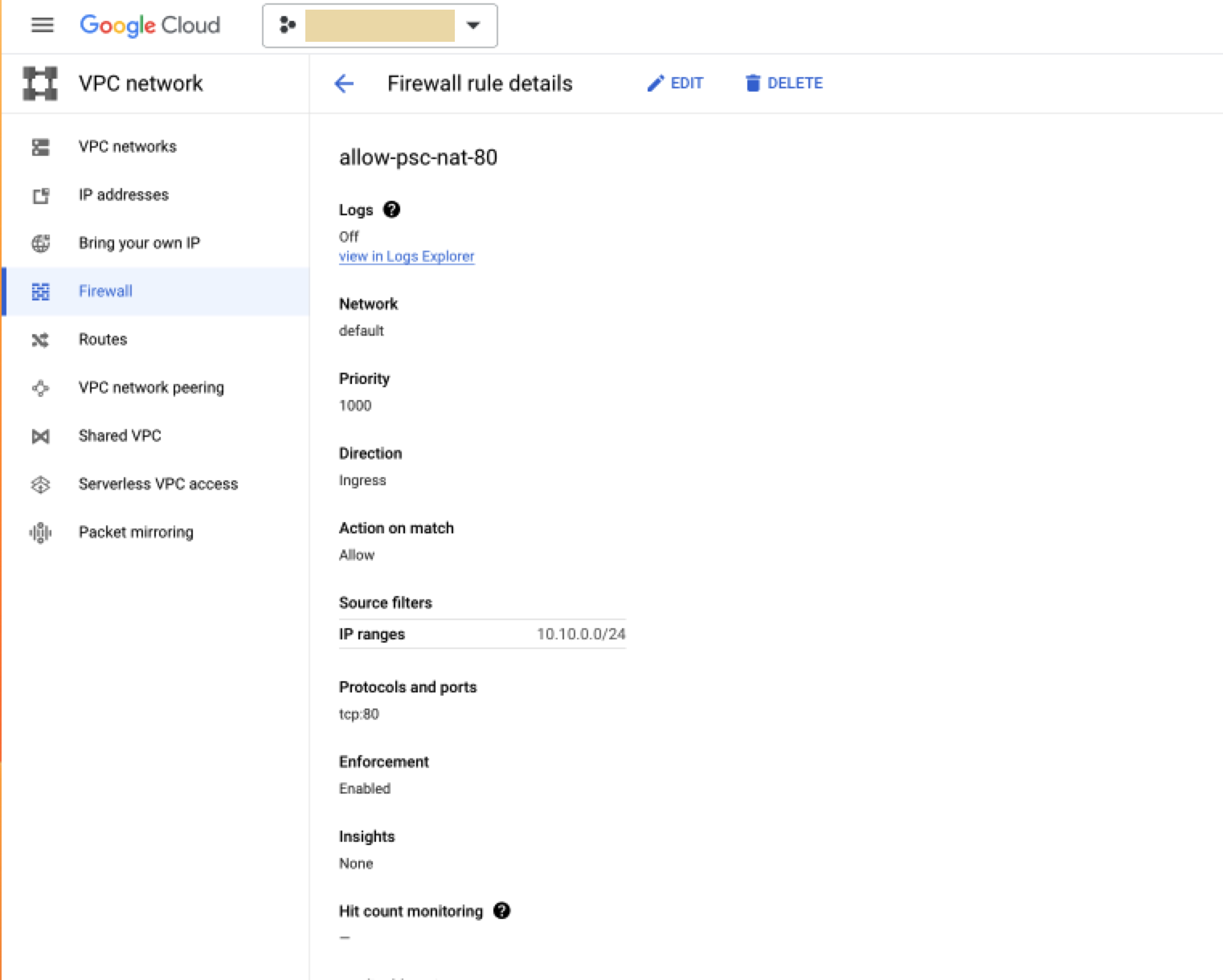

    3. 例如：

解決方法

如果沒有防火牆規則，請按照「 建立服務附件」一文的步驟 2 建立 PSC 子網路。

原因：目標專案中的服務連結設定有誤

診斷

請使用下列任一方法檢查「服務附件」區域：

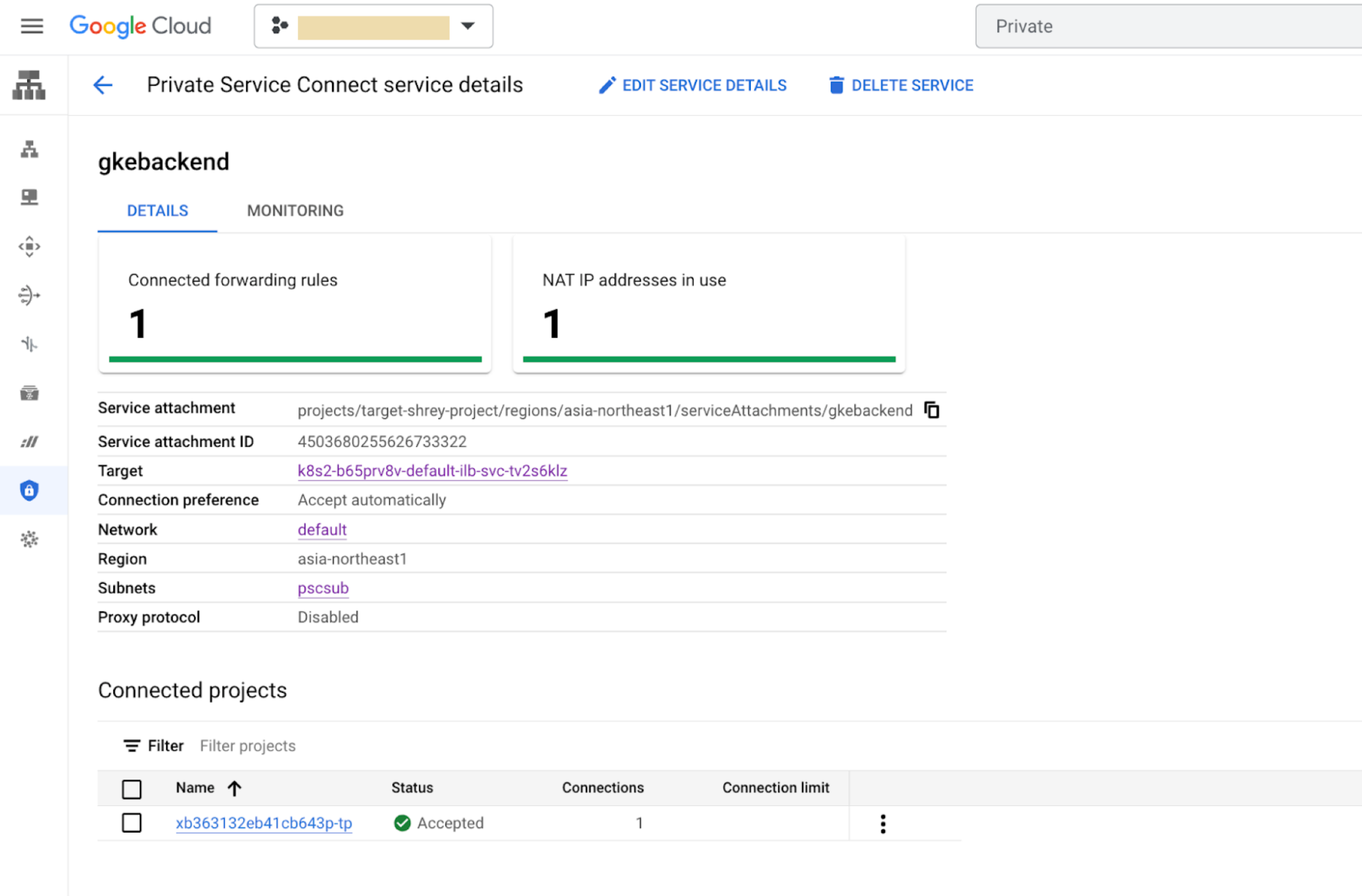

  1. 使用 Cloud 控制台：

    1. 前往 Google Cloud 控制台的「Private Service Connect」 頁面。

      前往 Private Service Connect

    2. 按一下「已發布的服務」。
    3. 按一下所需服務。
    4. 查看位置的「區域」 列。

  2. 使用 gcloud command：
      gcloud compute service-attachments describe SERVICE_ATTACHMENT --region=REGION

    其中：

    • SERVICE_ATTACHMENT 是服務連結名稱。例如：gkebackend。
    • REGION 是位置。例如：asia-northeast1。

    系統會傳回類似以下的內容：

    connectedEndpoints:
- endpoint: https://www.googleapis.com/compute/v1/projects/xb363132eb41cb643p-tp/regions/asia-northeast1/forwardingRules/example-ea
  pscConnectionId: '6816512648152066'
  status: ACCEPTED
connectionPreference: ACCEPT_AUTOMATIC
creationTimestamp: '2023-04-19T05:09:09.941-07:00'
description: ''
enableProxyProtocol: false
fingerprint: 0BZDAZ3zDCs=
id: '4503680255626733322'
kind: compute#serviceAttachment
name: gkebackend
natSubnets:
- https://www.googleapis.com/compute/v1/projects/target-project/regions/asia-northeast1/subnetworks/pscsub
pscServiceAttachmentId:
  high: '21570167574103266'
  low: '4503680255626733322'
region: https://www.googleapis.com/compute/v1/projects/target-project/regions/asia-northeast1
selfLink: https://www.googleapis.com/compute/v1/projects/target-project/regions/asia-northeast1/serviceAttachments/gkebackend
targetService: https://www.googleapis.com/compute/v1/projects/target-project/regions/asia-northeast1/forwardingRules/k8s2-tcp-b65prv8v-default-ilb-svc-tv2s6klz

解決方法

  1. 請確認 connectedEndpoints.endpoint 值參照 Apigee 的租用戶專案，並確認其狀態為 ACCEPTED。您可以使用 Apigee Organizations API 找出租用戶專案：
    curl -H "Authorization: Bearer $(gcloud auth print-access-token)" "https://apigee.googleapis.com/v1/organizations/ORG_NAME"

    其中 ORG_NAME 是機構名稱。例如 example-apigee-support。

    系統會傳回類似以下的內容。ID 位於名為 apigeeProjectId 的欄位中。例如 xb363132eb41cb643p-tp。

    {
  "name": "example-apigee-support",
  "createdAt": "1628148440954",
  "lastModifiedAt": "1650563608527",
  "environments": [
  "dev"
  ],
  "properties": {
    "property": [
      {
        "name": "features.mart.connect.enabled",
        "value": "true"
      },
      {
        "name": "features.hybrid.enabled",
        "value": "true"
      }
    ]
  },
    "analyticsRegion": "asia-northeast1",
    "authorizedNetwork": "default",
    "runtimeType": "CLOUD",
    "subscriptionType": "PAID",
    "caCertificate": "CERTIFICATE_NUMBER",
    "runtimeDatabaseEncryptionKeyName": "projects/example-apigee-support/locations/asia-northeast1/keyRings/phanim-key-ring-1/cryptoKeys/phanim-app-key-1",
    "projectId": "example-apigee-support",
    "state": "ACTIVE",
    "billingType": "SUBSCRIPTION",
    "addonsConfig": {
    "advancedApiOpsConfig": {},
    "integrationConfig": {},
    "monetizationConfig": {}
    },
"apigeeProjectId": "xb363132eb41cb643p-tp"
}
  2. 請確認服務連結與端點連結之間的連線，如 南向網路模式，檢查及管理連結連線所述。在步驟 1 的 UI 中，請確認下列事項：
    1. 「子網路」列會參照 PSC 子網路。例如：pscsub。
    2. 「Target」列會參照目標後端的正確內部負載平衡器。

原因：Apigee 中的端點連結狀態不正確

診斷

使用 API 呼叫查看 Apigee 上的端點附件：

  curl -H "Authorization: Bearer $(gcloud auth print-access-token)" "https://apigee.googleapis.com/v1/organizations/ORG_NAME/endpointAttachments/ENDPOINT_ATTACHMENT_NAME"

其中：

  • ORG_NAME 是機構名稱。例如 example-apigee-support。
  • ENDPOINT_ATTACHMENT_NAME 是端點附件的名稱。例如：example-ea。

系統會傳回類似以下的內容：

  {
    "name": "organizations/example-apigee-support/endpointAttachments/example-ea",
    "location": "asia-northeast1",
    "host": "7.0.4.2",
    "state": "ACTIVE",
    "connectionState": "ACCEPTED",
    "serviceAttachment": "projects/target-project/regions/asia-northeast1/serviceAttachments/gkebackend"
  }

解決方法

請確認以下事項：

  • 「state」這個價格ACTIVE
  • 「connectionState」這個價格ACCEPTED
  • serviceAttachment 是指正確的目標專案和服務附件名稱

原因：在 TargetEndpoint 和 ILB 中設定的通訊埠不符

診斷

  1. 在目標專案中，使用 Cloud 控制台找出轉送規則公開的連接埠：

    1. 前往 Google Cloud 控制台的「Private Service Connect」 頁面。

      前往 Private Service Connect

    2. 按一下「已發布的服務」。

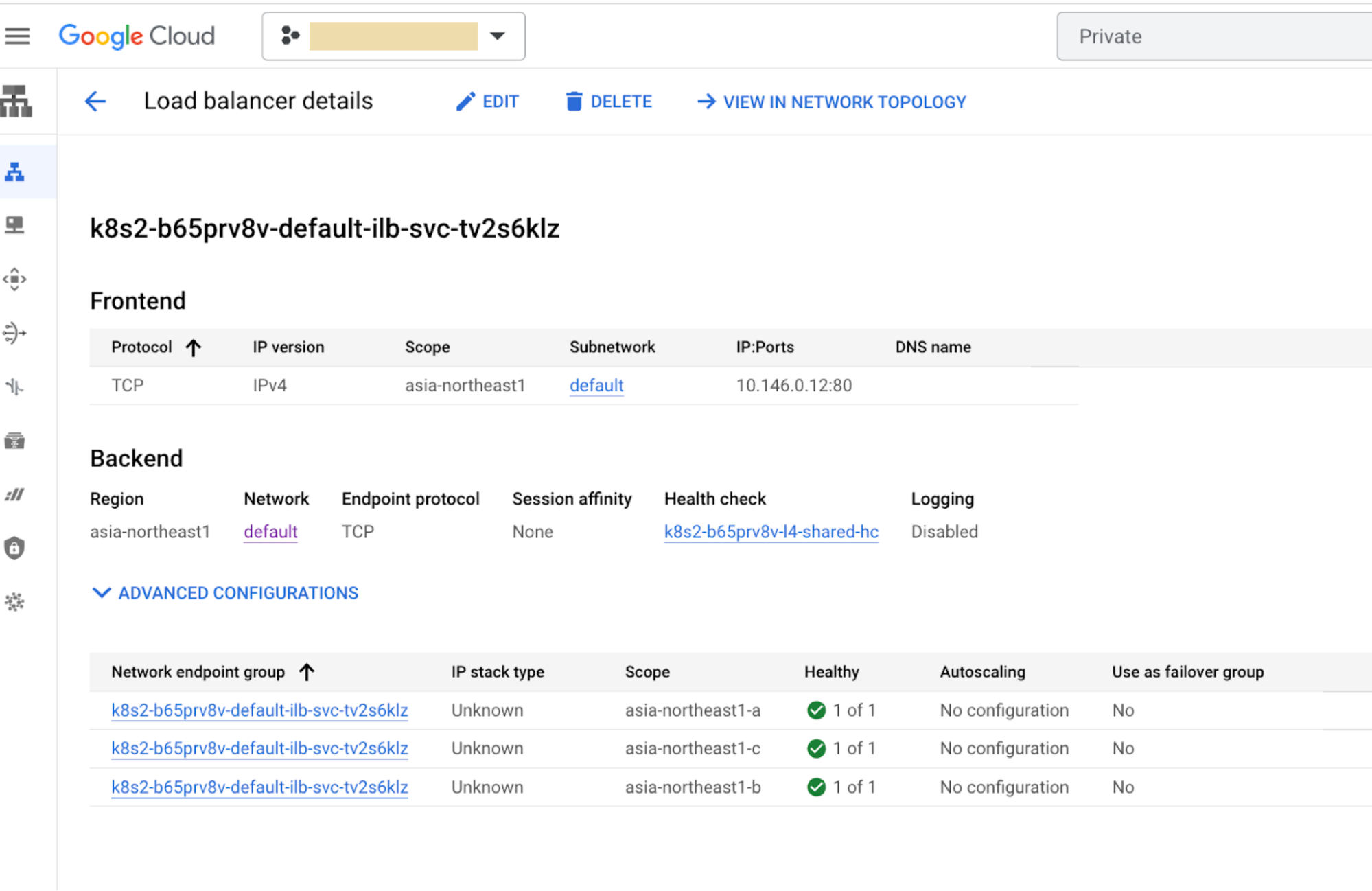

    3. 按一下所需服務。如以下範例所示，會公開 80 號通訊埠。

解決方法

請確認 API proxy 的 TargetEndpoint 中的通訊埠與 80 相同。

如要確認這項資訊，請前往 API Proxy 並驗證 TargetEndpoint 網址：

  1. 使用傳統版 Apigee UI：
    1. 登入 Apigee UI。
    2. 依序按一下「Develop」>「API Proxies」
    3. 按一下 Proxy。
    4. 按一下「Develop」。
    5. 請在 XML 窗格中檢查下列項目：
      <HTTPTargetConnection>
  <URL>http://7.0.4.2:80</URL>
</HTTPTargetConnection>
  2. 在 Google Cloud 控制台中使用 Apigee UI：

    1. 前往 Google Cloud 控制台的「Apigee」Apigee頁面。

      前往 Apigee

    2. 在「Proxy 開發」區域中，按一下「API Proxy」。
    3. 按一下 Proxy。
    4. 按一下「Develop」。
    5. 請在 XML 窗格中檢查下列項目：
        <HTTPTargetConnection>
    <URL>http://7.0.4.2:80</URL>
  </HTTPTargetConnection>

必須收集診斷資訊

如果問題在您按照上述操作說明後仍未解決，請收集下列診斷資訊，然後與 Google Cloud Customer Care 團隊聯絡：

  • Apigee 組織
  • 發生問題的環境和 API Proxy
  • 下載的偵錯工作階段 (會提供上述所有資訊)
  • 使用的端點連結
  • 目標專案和服務附加元件
