TPU v5e
このドキュメントでは、Cloud TPU v5e のアーキテクチャとサポートされている構成について説明します。
TPU v5e では、単一ホストとマルチホストのトレーニングと単一ホストの推論がサポートされています。マルチホストの推論は Sax を使用することでサポートされます。詳細については、大規模言語モデルのサービス提供をご覧ください。
システム アーキテクチャ
各 v5e チップには 1 つの TensorCore が含まれています。各 TensorCore には、4 つのマトリックス乗算ユニット（MXU）、1 つのベクトル ユニット、1 つのスカラー ユニットがあります。
次の図は、TPU v5 チップを示しています。
次の表に、v5e の主なチップ仕様とその値を示します。
| 主なチップ仕様 | v5e の値 |
| チップあたりのピーク コンピューティング（bf16） | 197 TFLOPs |
| HBM2 の容量と帯域幅 | 16 GB, 819 GBps |
| インターチップ相互接続 BW | 1600 Gbps |
次の表に、v5e の Pod の仕様とその値を示します。
| Pod の主な仕様 | v5e の値 |
| TPU Pod のサイズ | 256 チップ |
| 相互接続トポロジ | 2D トーラス |
| Pod あたりのピーク コンピューティング | 100 PetaOps（Int8） |
| Pod あたりの all-reduce 帯域幅 | 51.2 TB/s |
| Pod あたりの二分割帯域幅 | 1.6 TB/s |
| Pod あたりのデータセンターのネットワーク帯域幅 | 6.4 Tbps |
構成
Cloud TPU v5e は、トレーニングと推論（サービス提供）を組み合わせたプロダクトです。トレーニング環境と推論環境を区別するには、TPU API で AcceleratorType フラグまたは AcceleratorConfig フラグを使用するか、GKE ノードプールを作成するときに --machine-type フラグを使用します。
トレーニング ジョブはスループットと可用性に対して最適化されていますが、サービス提供ジョブはレイテンシに対して最適化されています。そのため、サービス提供用にプロビジョニングされた TPU でのトレーニング ジョブの可用性が低下する可能性があります。同様に、トレーニング用にプロビジョニングされた TPU で実行されるサービス提供ジョブでも、レイテンシが高くなる可能性があります。
AcceleratorType で使用する TensorCore の数を指定します。AcceleratorType は、gcloud CLI または Google Cloud コンソールを使用して TPU を作成するときに指定します。AcceleratorType に指定する値は、v$VERSION_NUMBER-$CHIP_COUNT 形式の文字列です。
AcceleratorConfig で使用する TensorCore の数を指定することもできます。ただし、TPU v5e にはカスタム 2D トポロジ バリアントがないため、AcceleratorConfig の使用と AcceleratorType の使用に違いはありません。
AcceleratorConfig を使用して TPU v5e を構成するには、--version フラグと --topology フラグを使用します。--version を、使用する TPU バージョンに設定し、--topology をスライスの TPU チップの物理配置に設定します。AcceleratorConfig に指定する値は AxB 形式の文字列です。ここで、A と B は各方向のチップ数です。
v5e では、次の 2D スライス シェイプがサポートされています。
| トポロジ | TPU チップの数 | ホストの数 |
| 1×1 | 1 | 1/8 |
| 2x2 | 4 | 1/2 |
| 2x4 | 8 | 1 |
| 4x4 | 16 | 2 |
| 4x8 | 32 | 4 |
| 8x8 | 64 | 8 |
| 8x16 | 128 | 16 |
| 16x16 | 256 | 32 |
v5e TPU スライスの各 TPU VM には、1、4、または 8 個のチップが含まれています。4 チップ以下のスライスでは、すべての TPU チップが同じ Non Uniform Memory Access（NUMA）ノードを共有します。

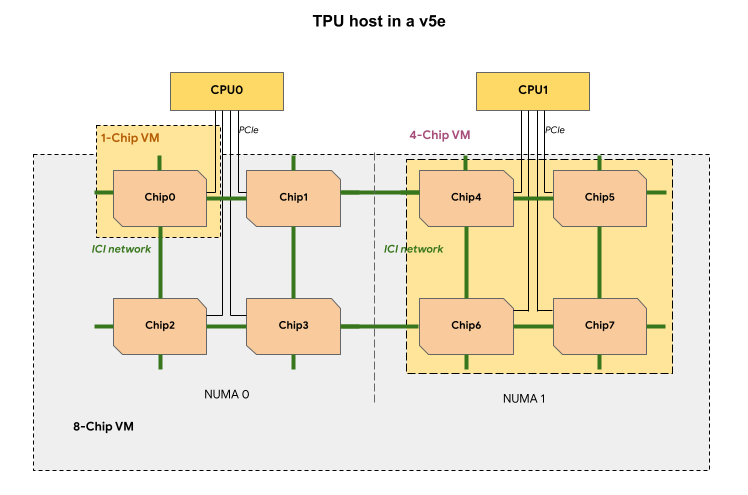

8 チップ v5e TPU VM の場合、NUMA パーティション内では CPU-TPU 通信の方が効率的です。たとえば、次の図では、CPU0-Chip0 通信は CPU0-Chip4 通信よりも高速です。
サービス提供用の Cloud TPU v5e タイプ
単一ホストのサービス提供は、最大 8 個の v5e チップでサポートされています。サポートされている構成は、1x1 スライス、2x2 スライス、2x4 スライスです。各スライスには、それぞれ 1、4、8 個のチップが搭載されています。
サービス提供ジョブに TPU をプロビジョニングするには、CLI または API TPU 作成リクエストで次のいずれかのアクセラレータ タイプを使用します。
| AcceleratorType（TPU API） | マシンタイプ（GKE API） |
|---|---|
v5litepod-1 |
ct5lp-hightpu-1t |
v5litepod-4 |
ct5lp-hightpu-4t |
v5litepod-8 |
ct5lp-hightpu-8t |
8 個以上の v5e チップでのサービス提供（別名、マルチホスト サービス提供）は、Sax を使用することでサポートされています。詳細については、大規模言語モデルのサービス提供をご覧ください。
トレーニング用の Cloud TPU v5e タイプ
トレーニングは最大 256 個のチップでサポートされています。
v5e トレーニング ジョブに TPU をプロビジョニングするには、CLI または API TPU 作成リクエストで次のいずれかのアクセラレータ タイプを使用します。
| AcceleratorType（TPU API） | マシンタイプ（GKE API） | トポロジ |
|---|---|---|
v5litepod-16 |
ct5lp-hightpu-4t |
4x4 |
v5litepod-32 |
ct5lp-hightpu-4t |
4x8 |
v5litepod-64 |
ct5lp-hightpu-4t |
8x8 |
v5litepod-128 |
ct5lp-hightpu-4t |
8x16 |
v5litepod-256 |
ct5lp-hightpu-4t |
16x16 |
v5e TPU VM タイプの比較:
| VM のタイプ | n2d-48-24-v5lite-tpu | n2d-192-112-v5lite-tpu | n2d-384-224-v5lite-tpu |
| # of v5e chips | 1 | 4 | 8 |
| vCPU の数 | 24 | 112 | 224 |
| RAM（GB） | 48 | 192 | 384 |
| NUMA ノードの数 | 1 | 1 | 2 |
| 適用先 | v5litepod-1 | v5litepod-4 | v5litepod-8 |
| 中断 | 高 | 中 | 低 |
多数のチップを必要とするワークロードのためのスペースを確保するために、スケジューラはチップ数の少ない VM をプリエンプトすることがあります。このため、8 チップの VM により 1 チップの VM と 4 チップの VM がプリエンプトされる可能性があります。
