聚焦火焰圖

當您使用「Focus」(聚焦) 篩選器時，只要選取一個「函式」，火焰圖就會顯示傳入和傳出該特定函式的程式碼路徑。您可以使用聚焦圖表執行以下兩種常見工作：

1. 針對從多個位置呼叫的指定函式，分析函式的匯總資源使用率。
2. 為函式的不同呼叫者分析函式花用的時間比例。

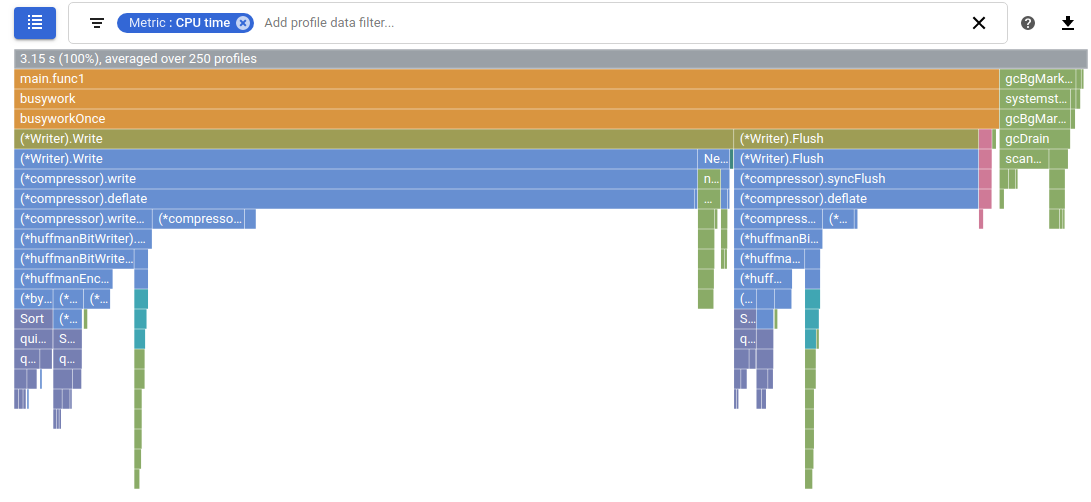

舉例來說，您要如何利用標準火焰圖來分析 Sort 函式的資源使用率？

在下一節中，我們將圖表聚焦在 Sort 並回答這個問題。本頁上的火焰圖是由色彩模式和相較於建構，分別設定成名稱和無的預設值。

聚焦圖表說明

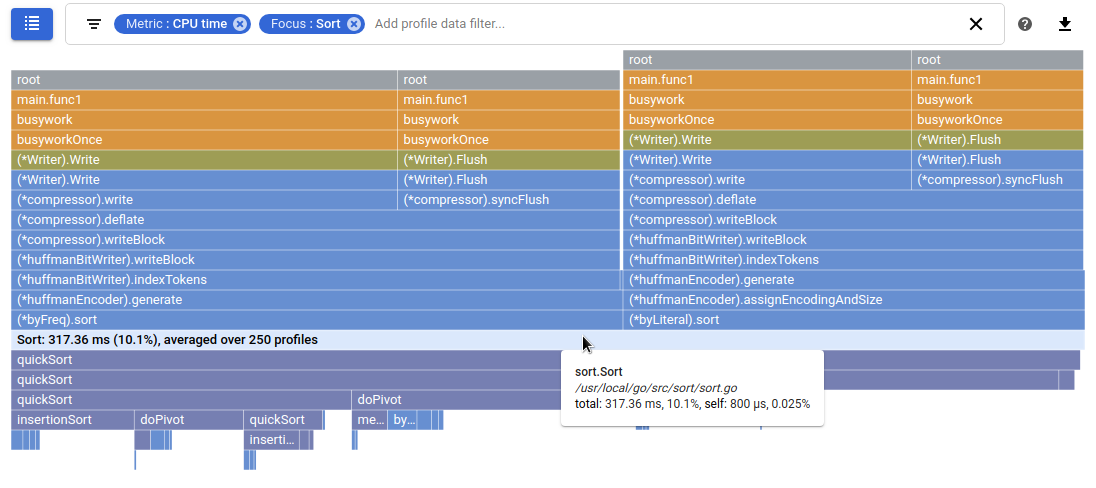

依據「Focus」(聚焦) 篩選器產生的圖表可有效為指定函式建立兩個火焰圖，並將這兩個火焰圖彙整在一起：

在上方圖表中，系統是以完整寬度和醒目顯示 Sort 函式對應的框架。框架內的文字包括函式名稱、百分比和用於分析的剖析資料數量。就這個範例而言，您可以從指標瞭解 Sort 函式總共耗用了 8.85% 的 CPU 作業時間。

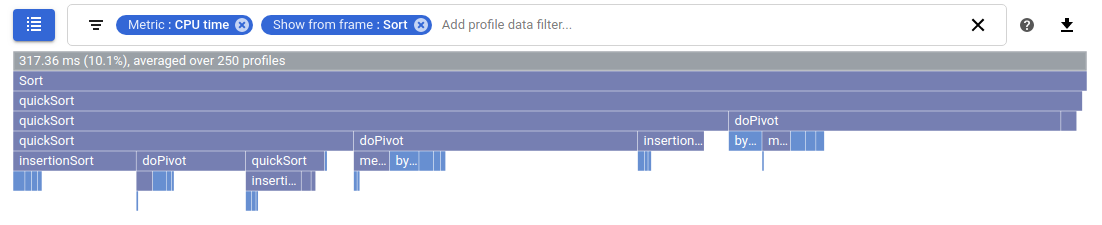

上方圖表的下半部是一張以 Sort 函式為起始點的標準火焰圖，用於顯示這個函式的所有受呼叫者。如果您想使用標準火焰圖來建立這個部分，請使用「Show from frame」(以框架為條件顯示) 篩選器：

上方圖表的上半部顯示 Sort 的呼叫者，並且隱藏了受呼叫者。您可以使用以下一系列的篩選器，建立與這部分相似的圖表。首先，為 Sort 新增「Show stacks」篩選器。接著針對 Sort 呼叫的每個函式，新增「Hide stacks」或「Hide frames」。在這種情況下，您必須針對 quickSort 新增「Hide stacks」，以消除這個函式及其子項，再針對 Len 和 maxDepth 新增「Hide frames」：

只要使用這些篩選器，您便可從與聚焦圖表上半部類似的圖表中看出，Sort 函式通過了各種不同的呼叫堆疊。不過，這些指標並未彙整在一起，因此您無法從火焰圖得知 Sort 的整體指標用量。

將聚焦圖表與僅結合上述兩張近似圖的圖表相比，可發現以下幾個不同之處：

• 聚焦函式 Sort 只有一個框架。
• 系統會以完整寬度醒目顯示聚焦函式框架，並顯示彙整所有呼叫堆疊的指標。
• 圖表上會以 root 框架為起始點，顯示多個呼叫堆疊，方便您查看完整的呼叫堆疊。

選取框架

如果您在聚焦圖表中選取框架，系統就會重新繪製火焰圖，並且顯示該框架呼叫堆疊的更多細節。如果透過多重呼叫堆疊完成框架，即會顯示所有呼叫堆疊，不包含框架的呼叫堆疊則無法看到。如要將圖還原為原始狀態，請選取對應於聚焦功能的框架。

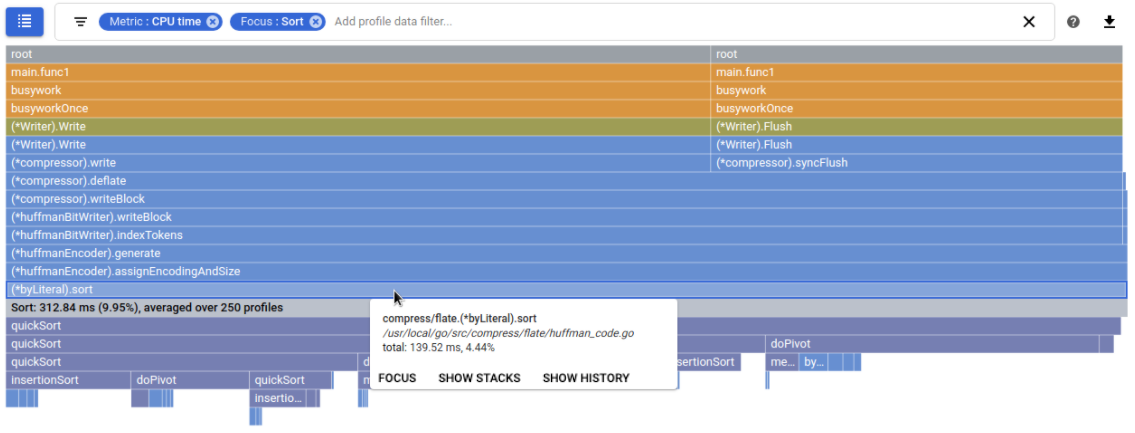

在前一個範例中，Sort 由 (*byFreq).sort 和 (*byLiteral).sort 呼叫。如要查看 (*byLiteral).sort 中呼叫堆疊的詳情，請選取該框架。您可以選取另一個框架，進一步修正顯示的呼叫堆疊：

如要將聚焦的火焰圖還原為原始樣貌，請選取顯示「Focus」(聚焦) 篩選器值的框架。在這種情況下，請選取標有 Sort 的灰色框架。請注意，如要將標準火焰圖還原為原始狀態，請選取根框架。

分析圖表

如要分析聚焦火焰圖，請使用與分析標準火焰圖相同的控制項和篩選器。不過，圖表與指標的互動方式有所不同：

• 如果游標懸停在框架上，工具提示會顯示指標資料。標準火焰圖會顯示框架的總指標資料。在聚焦火焰圖中，系統會顯示函式的匯總指標資料。

• 如果您選取框架，系統就會重新繪製火焰圖，使該框架以完整寬度顯示。如要將標準火焰圖還原為原始形式，您必須選取頂端框架。如要將聚焦的火焰圖還原為原始形式，您必須選取顯示焦點篩選器值的框架。

如要瞭解比較剖析資料時聚焦圖表的資訊，請參閱「聚焦比較」一節。

設定聚焦篩選器

您可以使用不同的方法設定聚焦篩選器，但產生的圖表並無不同之處。

使用圖表

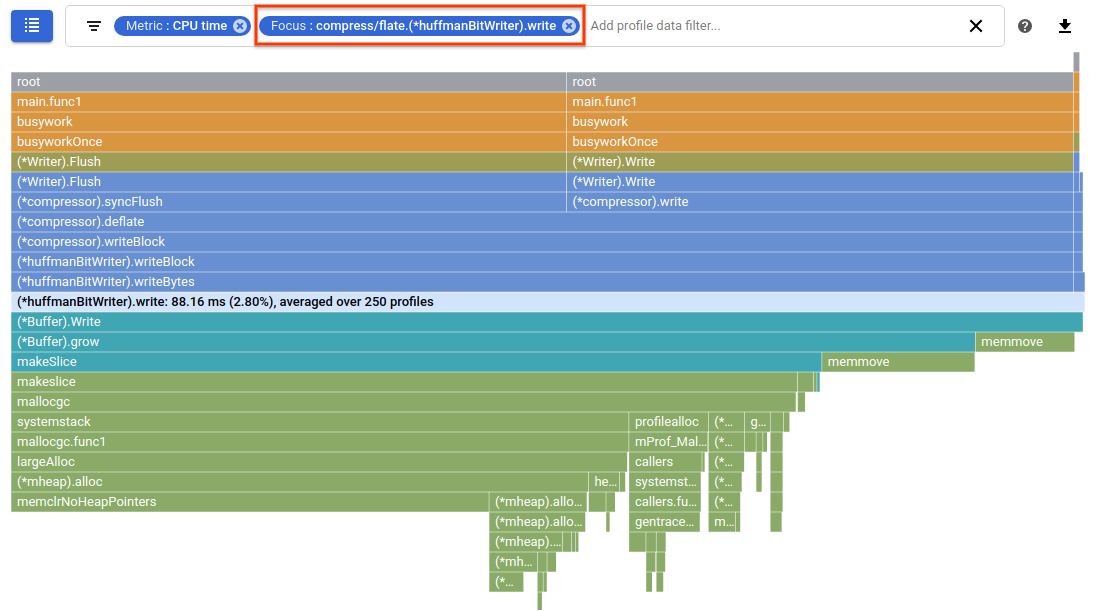

將滑鼠游標放在要查看的框架上，然後從框架工具提示中選取「Focus」(聚焦)。系統就會從框架中擷取聚焦函式。在這個範例中，根據 (*huffmanBitWriter).write 函式展開的火焰圖會顯示三個不同的呼叫堆疊：

使用聚焦清單

如要讓火焰圖聚焦在特定函式，請按照下列步驟操作：

1. 按一下「List」圖示 list，開啟「Select focus function」資料表。
2. 從表格中選取函式名稱，或針對特定函式按一下「Actions」圖示 more_vert，然後選取「Focus」：

如果您選取的函式可從不同的呼叫堆疊進行呼叫，則每個呼叫堆疊都會顯示在火焰圖中。

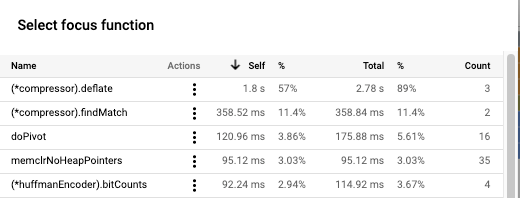

選取表格標題元素，即可遞增 arrow_upward 或遞減 arrow_downward 排序資料表列。資料表中的每一列都會顯示函式名稱，以及與該函式執行作業相關的統計資料。這個資料表指出 (*compressor).deflate 函式的執行時間需要 2.78 秒，其中有 1.8 秒用於函式本身，其餘時間則用於函式的呼叫堆疊。百分比欄指出總執行時間中的 57% 用於函式 (*compressor).deflate。另一個欄指出，89% 的時間都用於執行 (*compressor).deflate 或其呼叫堆疊中的函式。最後，計數欄則指出有三個序列叫用了 (*compressor).deflate 函式。

比較剖析資料時，聚焦清單的內容是不同的。詳情請參閱「聚焦比較」。

使用篩選列

按一下篩選列中的灰色文字「Add profile data filter」，然後輸入 Focus: 以及用來指示要聚焦哪個函式的字串。您可以使用子字串 (包含套件前置詞) 或全名。如果您提供的字串模稜兩可，則系統會選取最符合比對的函式。

如有需要，您可按一下 [Filters] (篩選器) 並選取 [Focus] (聚焦)，然後輸入識別字串。

如果您選取的函式可從不同的呼叫堆疊進行呼叫，則每個呼叫堆疊都會顯示在火焰圖中。

移除聚焦篩選器

如要移除聚焦篩選器，請按一下篩選器上的「關閉」圖示 close。

後續步驟

• 查看歷來趨勢。
• 下載設定檔資料。
