Caso de uso: auditar o desempenho da rede
Suponha que você seja um administrador de rede que ofereça suporte a uma rede que inclua vários aplicativos com balanceamento de carga. Você foi solicitado a auditar as configurações de rede que suportam esses aplicativos para garantir que as configurações sejam consistentes com o estado esperado da rede. Ao fazer essa auditoria, você garante que os clientes estejam conseguindo a menor latência possível para seus aplicativos.
O caso de uso a seguir demonstra como a Topologia de Rede pode ajudá-lo a verificar suas configurações atuais. Por exemplo, você pode verificar se todas as solicitações de clientes
estão sendo atendidas por instâncias de aplicativos da região Google Cloud
mais próxima do cliente. Você também pode garantir que o tráfego entre regiões seja baixo porque esse tráfego vem de bancos de dados que replicam dados globalmente.
Visão geral da topologia
A implantação abrange três Google Cloud regiões (us-central1,
europe-west1 e asia-east1). Todas as solicitações de clientes externos são atendidas por um
único balanceador de carga de aplicativo externo que tem vários back-ends em cada uma das três
regiões. As solicitações de clientes provenientes de uma das três regiões de negócios (Américas,
EMEA e APAC) são atendidas por instâncias de aplicativos na região
Google Cloud mais próxima.
O gráfico a seguir mostra a hierarquia de nível superior para a implantação.
Topologia de exemplo de topologia de rede (clique para ampliar)
Recursos e caminhos de tráfego
Neste exemplo, o projeto contém os seguintes recursos Google Cloud:
1 Balanceador de carga HTTPS
4 serviços de back-end: browse, shopping_cart, checkout e feeds
12 grupos de instâncias (que são os backends do balanceador de carga)
Há um grupo de instâncias para cada serviço de back-end em cada uma das três
regiões.
3 instâncias de banco de dados, uma em cada região
Você espera que o tráfego de determinados países chegue aos seguintes
locais:
O tráfego de países na região de negócios Americas vai para back-end na região us-central1. Por exemplo, o tráfego de um cliente externo no Canadá viaja pelo balanceador de carga para o back-end checkout na região us-central1.
O tráfego de países na região de negócios EMEA vai para back-end na região europe-west1. Por exemplo, o tráfego de um cliente externo na Polônia viaja pelo balanceador de carga para o back-end checkout na região europe-west1.
O tráfego de países na região de negócios APAC vai para back-end na região asia-east1. Por exemplo, o tráfego de um cliente externo
no Japão viaja pelo balanceador de carga para o back-end checkout na
região asia-east1.
O tráfego para uma instância de banco de dados vem de um back-end na mesma região. Por exemplo, os back-end em asia-east1 enviam dados apenas para a instância do banco de dados em asia-east1.
O tráfego entre regiões é limitado à replicação do banco de dados. Por exemplo, o tráfego entre us-central1 e europe-west1 viaja apenas entre instâncias de banco de dados nessas regiões.
Fluxo de tráfego inesperado
Nesse cenário, você descobre que o tráfego da região de negócios EMEA
agora está indo para duas regiões diferentes do Google Cloud , us-central1 e
europe-west1. Usando a Topologia de rede, você descobre que um dos back-ends está superutilizado.
Você quer verificar se o tráfego externo que está passando pelo balanceador de carga acaba indo para a região Google Cloud correta. Você filtra
o gráfico para mostrar apenas o tráfego do seu balanceador de carga externo
shopping-site-lb.
Depois de aplicar o filtro, a Topologia de Rede mostra apenas as conexões relacionadas ao balanceador de carga, conforme mostrado no exemplo a seguir.

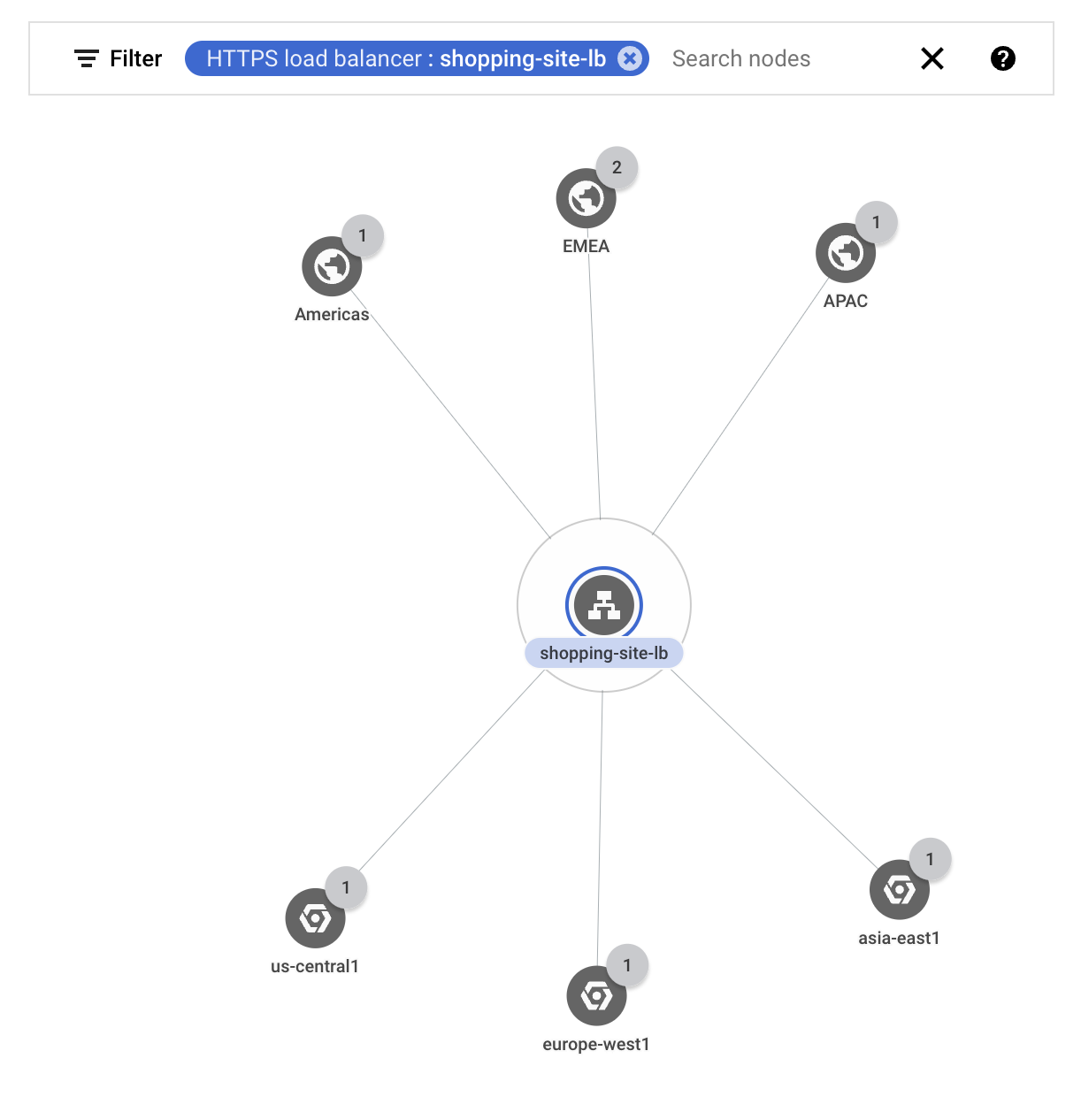

Filtro para um balanceador de carga (clique para ampliar)
Você mantém o ponteiro sobre cada região de negócios para destacar a comunicação com essa região.
Quando você mantém o ponteiro sobre Américas e APAC, o tráfego
vai para a região Google Cloud mais próxima: us-central1 e asia-
east1, respectivamente. No entanto, quando você mantém o ponteiro sobre EMEA, o tráfego vai para us-central1 e europe-west1. Idealmente, para reduzir
a latência, todo o tráfego da EMEA precisa ir para europe-west1.
Em seguida, clique em EMEA para estudar a taxa de transferência entre ela e as regiõesGoogle Cloud . A topologia de rede sobrepõe os valores da largura de banda em cada conexão. Você observa que cerca de 0,58 bytes por segundo são enviados para
us-central1 e 29,9 kilobytes por segundo são enviados
para europe-west1. Você sabe que a maior parte do tráfego está sendo direcionada como
seria de esperar, mas algum tráfego está fluindo para us-central1.
OValores de largura de banda sobrepostos 1 (clique para ampliar)
1 A figura é para referência. Seus dados não refletem o caso de uso.
Para investigar mais, expanda us-central1 para ver para onde o tráfego está indo. Como há apenas uma rede com uma única sub-rede nessa região, a Topologia de Rede não mostra esses níveis da hierarquia e pula para os grupos de instâncias.
Você vê que o tráfego está indo para um grupo de instâncias associado ao serviço de
back-end do balanceador de carga. Como é uma quantidade relativamente pequena de tráfego
indo para europe-west1, é possível que os recursos em europe-west1 sejam
superutilizados fazendo com que o tráfego seja direcionado para us-central1.
Caminho do tráfego 1 (clique para ampliar)
1 A figura é para referência. Seus dados não refletem o caso de uso.
Para confirmar sua conclusão, expanda a região europe-west1 até chegar à instância que está associada ao mesmo serviço de back-end do balanceador de carga. A topologia de rede mostra gráficos de séries temporais no painel de detalhes da instância.
No gráfico, você percebe que a taxa de utilização da CPU é de 81% para a
instância. O limite para este exemplo é 80%, indicando que a instância
está com excesso de assinaturas. Você resolve esse problema escalando o grupo de instâncias
para que o tráfego retorne ao fluxo ideal.
Gráfico de séries temporais para uma instância 1 (clique para ampliar)
1 A figura é para referência. Seus dados não refletem
o caso de uso.
Tráfego entre regiões
Na seção a seguir, verifique se o tráfego interno entre regiões está limitado apenas ao tráfego da instância do banco de dados.
Para se concentrar no tráfego interno, na lista Configuração de topologia, marque
apenas as caixas de seleção Instâncias e Gateways do Cloud NAT. Como você está visualizando apenas o tráfego no seu aplicativo, não precisa ver clientes externos nem o tráfego do balanceador de carga externo.
Mostrando tráfego somente interno (clique para ampliar)
Você expande a região asia-east1 e vê cinco grupos de instâncias. Eles não são agregados por rede, sub-rede ou zona, porque estão todos na mesma rede, sub-rede e assim por diante.
Você percebe que apenas um grupo de instâncias (db-group-asia) contém um caminho para o tráfego entre regiões. Todos os outros grupos de instâncias estão se comunicando na região.
Você continua a expandir o grupo db-group-asia até chegar à entidade base. Nesse cenário, a entidade base é uma instância de máquina virtual (VM, na sigla em inglês)
(db-instance-asia) que atua como um servidor de banco de dados. Ele está se comunicando com outras regiões para replicar dados, o que você esperava, portanto, nenhuma investigação adicional é necessária.
̦
Tráfego entre regiões 1 (clique para ampliar)
1 A figura é para referência. Seus dados não refletem
o caso de uso.
