Cloud Service Mesh 範例：授權

在本教學課程中，您將瞭解授權的意義，以及如何透過範例應用程式啟用 Cloud Service Mesh，進而瞭解如何為微服務啟用授權政策。您將建立 AuthorizationPolicy，DENY存取微服務，然後建立 AuthorizationPolicy，ALLOW存取特定微服務。

什麼是授權？

驗證會確認身分，也就是確認服務是否符合其宣稱的身分。授權會驗證權限，確認服務是否獲准執行該動作。 身分是這項概念的基礎。使用 Cloud Service Mesh，AuthorizationPolicies控管網格中工作負載之間的通訊，提升安全性和存取權。

在微服務架構中，由於呼叫作業會跨越網路界線，因此傳統的 IP 防火牆規則通常不足以確保工作負載之間的存取安全。透過 Cloud Service Mesh，您可以設定授權規則，以便：

  • 控管網格內工作負載的存取權，包括工作負載對工作負載，或使用者對工作負載
  • 視需求廣泛或精細地定義政策。如要深入瞭解如何設定政策和最佳做法，請參閱「使用 Cloud Service Mesh 授權」。

部署 Ingress 閘道

  1. 將 kubectl 的目前環境設為叢集：

    gcloud container clusters get-credentials CLUSTER_NAME  \
--project=PROJECT_ID \
--zone=CLUSTER_LOCATION

  2. 為 Ingress Gateway 建立命名空間：

    kubectl create namespace asm-ingress

  3. 啟用要用於注入的命名空間。步驟取決於 Cloud Service Mesh 類型 (代管或叢集內)：

    受管理

    將 asm-managed 修訂版本標籤套用至命名空間：

    kubectl label namespace asm-ingress \
  istio-injection- istio.io/rev=asm-managed --overwrite

    這個標籤對應於 Cloud Service Mesh 版本的目前代管 Cloud Service Mesh 發布管道。

    叢集內

    1. 使用下列指令在 istiod 上找出修訂版本標籤：

      kubectl get deploy -n istio-system -l app=istiod -o \
  jsonpath={.items[*].metadata.labels.'istio\.io\/rev'}'{"\n"}'

    2. 將修訂版本標籤套用至命名空間。在下列指令中，REVISION 是您在上一步記下的 istiod 修訂版本標籤值。

      kubectl label namespace asm-ingress \
  istio-injection- istio.io/rev=REVISION --overwrite

  4. 在 anthos-service-mesh-samples 存放區中部署範例閘道：

    kubectl apply -n asm-ingress \
-f docs/shared/asm-ingress-gateway

    預期輸出內容：

    serviceaccount/asm-ingressgateway configured
service/asm-ingressgateway configured
deployment.apps/asm-ingressgateway configured
gateway.networking.istio.io/asm-ingressgateway configured

部署 Online Boutique 範例應用程式

  1. 如果尚未設定，請將 kubectl 的目前背景資訊設為叢集：

    gcloud container clusters get-credentials CLUSTER_NAME  \
--project=PROJECT_ID \
--zone=CLUSTER_LOCATION

  2. 為範例應用程式建立命名空間：

    kubectl create namespace onlineboutique

  3. 標記 onlineboutique 命名空間，自動插入 Envoy Proxy。 按照這些步驟啟用自動 Sidecar 插入功能。

  4. 部署範例應用程式、前端的 VirtualService，以及工作負載的服務帳戶。在本教學課程中，您將部署 Online Boutique，這是一個微服務示範應用程式。

    kubectl apply \
-n onlineboutique \
-f docs/shared/online-boutique/virtual-service.yaml
kubectl apply \
-n onlineboutique \
-f docs/shared/online-boutique/service-accounts

查看服務

  1. 查看 onlineboutique 命名空間中的 Pod：

    kubectl get pods -n onlineboutique

    預期輸出內容：

    NAME                                     READY   STATUS    RESTARTS   AGE
adservice-85598d856b-m84m6               2/2     Running   0          2m7s
cartservice-c77f6b866-m67vd              2/2     Running   0          2m8s
checkoutservice-654c47f4b6-hqtqr         2/2     Running   0          2m10s
currencyservice-59bc889674-jhk8z         2/2     Running   0          2m8s
emailservice-5b9fff7cb8-8nqwz            2/2     Running   0          2m10s
frontend-77b88cc7cb-mr4rp                2/2     Running   0          2m9s
loadgenerator-6958f5bc8b-55q7w           2/2     Running   0          2m8s
paymentservice-68dd9755bb-2jmb7          2/2     Running   0          2m9s
productcatalogservice-84f95c95ff-c5kl6   2/2     Running   0          114s
recommendationservice-64dc9dfbc8-xfs2t   2/2     Running   0          2m9s
redis-cart-5b569cd47-cc2qd               2/2     Running   0          2m7s
shippingservice-5488d5b6cb-lfhtt         2/2     Running   0          2m7s

    應用程式的所有 Pod 都應已啟動並執行，且 READY 欄中會顯示 2/2。這表示 Pod 已成功插入 Envoy 補充容器 Proxy。如果幾分鐘後仍未顯示 2/2，請參閱疑難排解指南。

  2. 取得外部 IP，並將其設為變數：

    kubectl get services -n asm-ingress
export FRONTEND_IP=$(kubectl --namespace asm-ingress \
get service --output jsonpath='{.items[0].status.loadBalancer.ingress[0].ip}' \
)

    畫面會顯示類似以下內容的輸出：

    NAME                   TYPE           CLUSTER-IP      EXTERNAL-IP   PORT(S)                                      AGE
asm-ingressgateway   LoadBalancer   10.19.247.233   35.239.7.64   80:31380/TCP,443:31390/TCP,31400:31400/TCP   27m

  3. 在網路瀏覽器中前往 EXTERNAL-IP 位址。瀏覽器中應會顯示 Online Boutique 商店。

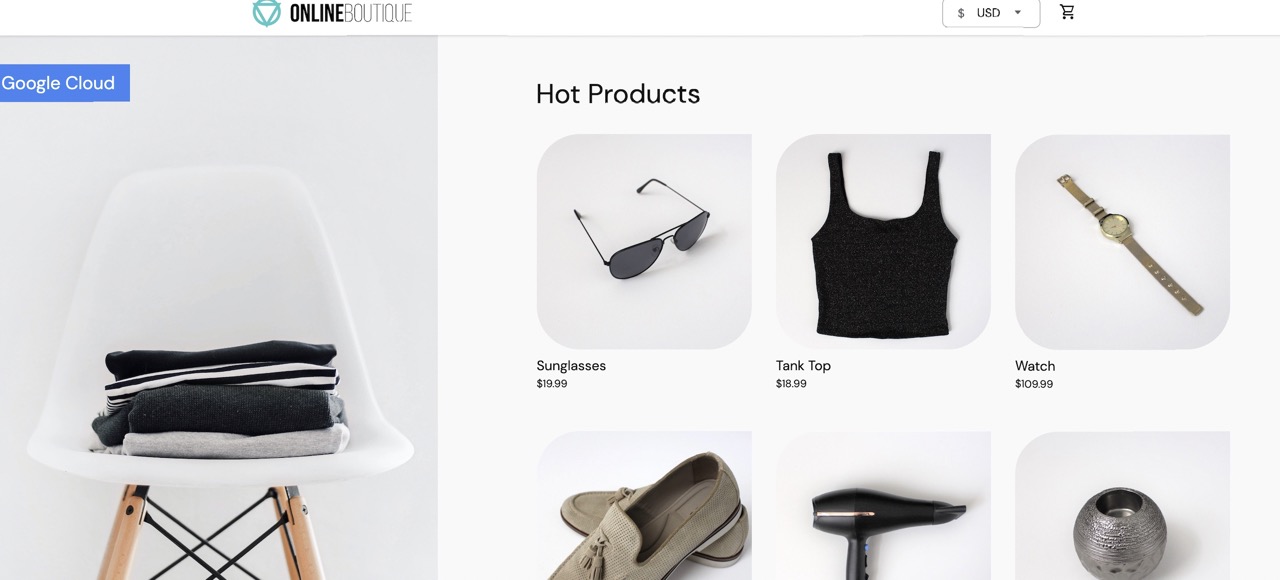

    線上精品店前端

拒絕工作負載的所有授權

本節會新增 AuthorizationPolicy，拒絕所有傳入貨幣服務的流量。AuthorizationPolicies 會將 AuthorizationPolicies 轉換為 Envoy 可讀取的設定，並將設定套用至 Sidecar Proxy。這樣一來，Envoy Proxy 就能授權或拒絕服務的傳入要求。

  1. 將 AuthorizationPolicy套用至 currencyservice。請注意 YAML 檔案中標籤 currencyservice 的相符項目。

    kubectl apply -f docs/authorization/currency-deny-all.yaml -n onlineboutique

    apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
  name: currency-policy
spec:
  selector:
    matchLabels:
      app: currencyservice

  2. 嘗試存取閘道的 EXTERNAL-IP，在網路瀏覽器中查看 Online Boutique。您應該會看到 currency service 傳回授權錯誤 (500 Internal Service Error)。

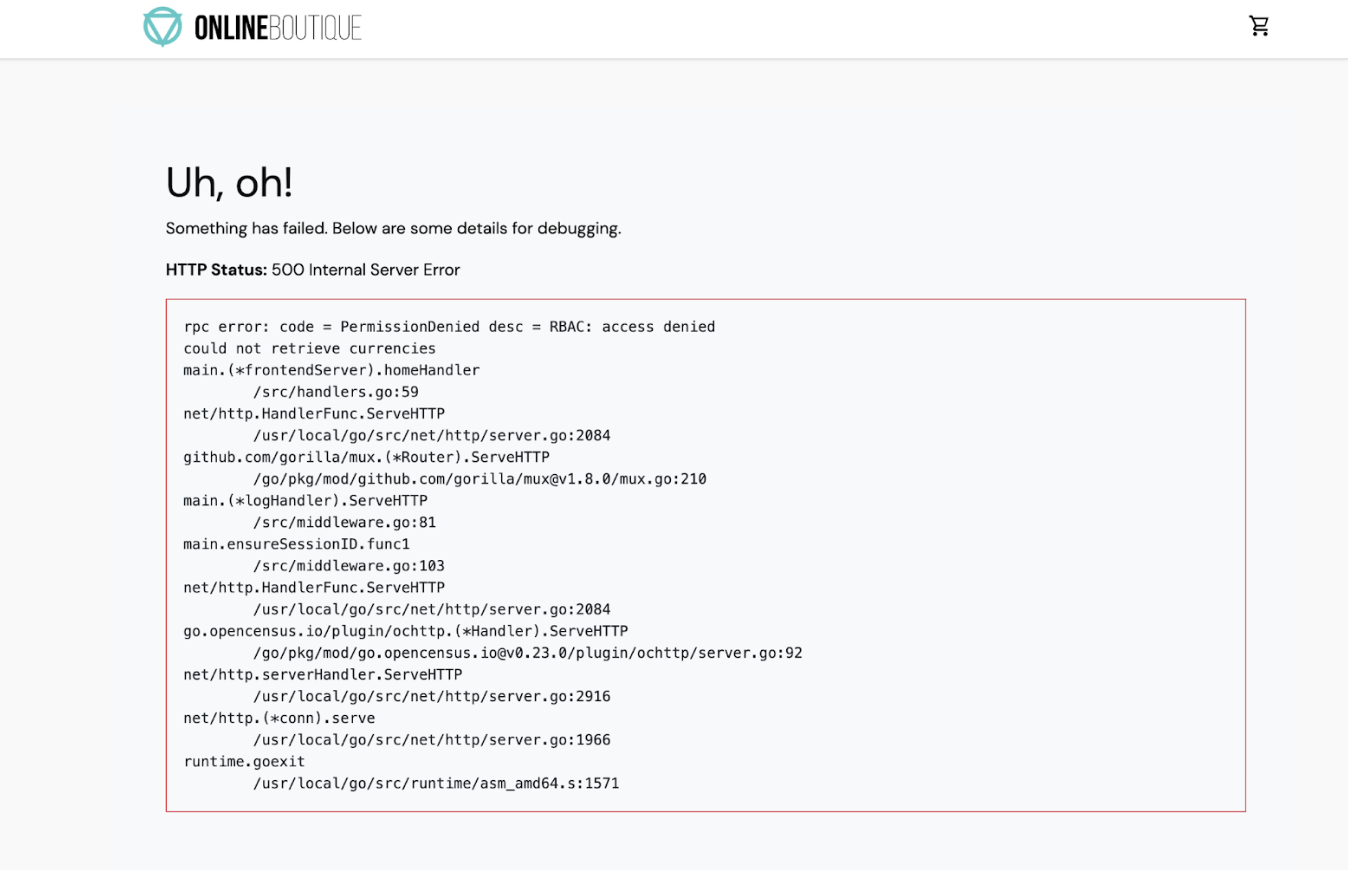

    authz rbac 500 錯誤

觀察補充 Proxy 記錄

如要查看 Sidecar Proxy 中發生的情況，可以查看 Pod 中的記錄。

  1. 取得 currencyservice pod 的名稱：

    CURRENCY_POD=$(kubectl get pod -n onlineboutique |grep currency|awk '{print $1}')

  2. 設定 Envoy Proxy，允許追蹤層級記錄。根據預設，系統不會記錄遭封鎖的授權呼叫：

    kubectl exec -it $CURRENCY_POD -n onlineboutique -c istio-proxy -- curl -X POST "http://localhost:15000/logging?level=trace"

    預期的輸出內容： active loggers: admin: trace alternate_protocols_cache: trace ... tracing: trace upstream: trace udp: trace wasm: trace

  3. 使用 curl 將流量傳送至 EXTERNAL_IP，產生記錄：

    for i in {0..10}; do
curl -s -I $FRONTEND_IP ; done

  4. 在 istio-proxy 中查看與角色型存取權控管 (RBAC) 相關的記錄：

    kubectl logs -n onlineboutique $CURRENCY_POD -c istio-proxy | grep -m5 rbac

    預期輸出內容：

    2022-07-08T14:19:20.442920Z     debug   envoy rbac      checking request: requestedServerName: outbound_.7000_._.currencyservice.onlineboutique.svc.cluster.local, sourceIP: 10.8.8.5:34080, directRemoteIP: 10.8.8.5:34080, remoteIP: 10.8.8.5:34080,localAddress: 10.8.0.6:7000, ssl: uriSanPeerCertificate: spiffe://christineskim-tf-asm./ns/onlineboutique/sa/default, dnsSanPeerCertificate: , subjectPeerCertificate: OU=istio_v1_cloud_workload,O=Google LLC,L=Mountain View,ST=California,C=US, headers: ':method', 'POST'
2022-07-08T14:19:20.442944Z     debug   envoy rbac      enforced denied, matched policy none
2022-07-08T14:19:20.442965Z     debug   envoy http      [C73987][S13078781800499437460] Sending local reply with details rbac_access_denied_matched_policy[none]
  ```

記錄中應會顯示 enforced denied 訊息，指出 currencyservice 已設為封鎖內送要求。

允許受限制的存取權

您可以為特定工作負載設定允許存取權，而不必使用 DENYALL 政策。在微服務架構中，您會希望確保只有授權服務可以彼此通訊，這時這項功能就非常實用。

在本節中，您會啟用 frontend 和 checkout 服務，讓它們能夠與 currency 服務通訊。

  1. 在下方檔案中，您會看到特定 source.principal(用戶端) 已加入允許清單，可存取 currencyservice：
apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
  name: currency-policy
spec:
  selector:
    matchLabels:
      app: currencyservice
  rules:
  - from:
    - source:
        principals: ["cluster.local/ns/onlineboutique/sa/frontend"]
  - from:
    - source:
        principals: ["cluster.local/ns/onlineboutique/sa/checkoutservice"]

套用政策：

kubectl apply -f docs/authorization/currency-allow-frontend-checkout.yaml -n onlineboutique
  1. 在網路瀏覽器中前往 EXTERNAL-IP，現在應該可以存取 Online Boutique。
